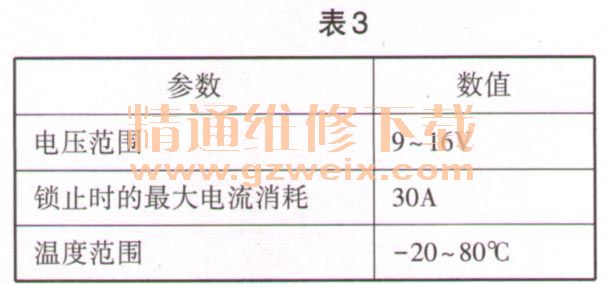

（4）标准值。挡风玻璃清洗泵的标准值见表3。
（5）诊断提示。挡风玻璃清洗泵失灵时，预计将出现下列情况：接线盒电子装置（JBE）或前部车身电子模块（FEM）或车身域控制器（BDC）中的故障记录可通过诊断系统对挡风玻璃清洗泵进行功能检查。
4．大灯清洗装置的清洗泵
（1）概述。用于大灯清洗装置的挡风玻璃清洗泵通过下列喷嘴输送清洗液：大灯清洗装置的喷嘴和用于清洁夜视摄像机透镜的喷嘴。如果车辆配有特种装备“带人体识别功能的BMW夜视系统” （SA6UK），则在清洁大灯时会同时白动清洁夜视摄像机的透镜。大灯清洗装置的清洗泵安装在清洗液罐上。

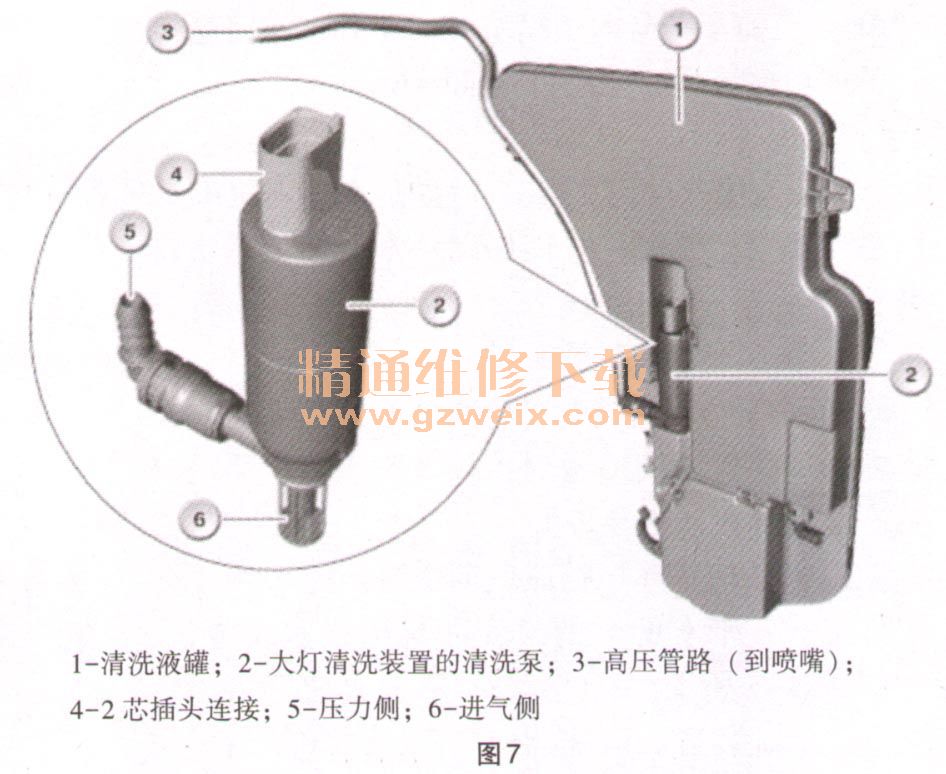

（2）功能描述。大灯清洗装置的挡风玻璃清洗泵主要由下列组件组成：带有叶轮的泵壳和抗干扰直流电机，如图7所示。当总线端Kl. 15接通且行车灯（近光灯）接通后，在第一次操纵车窗清洗装置时将始终触发大灯清洗装置。之后，例如每当第7次触发（可设码）车窗清洗装置时，将自动触发大灯清洗装置，而最早每3min（可设码）可触发一次。大灯清洗装置既可在静止状态下触发，也可在不超过某个行驶速度时触发（可设码，并且视法律要求而定；并不适用于所有车型系列）。超过这一行驶速度时，大灯清洗装置不触发。清洁过程由2或3个喷射循环组成（可设码）。完成一个清洁过程后，在一个例如3min（可设码）的锁止时间内不能继续触发大灯清洗装置。重复断电机构和大灯清洗装置计数器可通过断开总线端Kl. R进行复位。喷射脉冲持续时间（例如500ms或700ms）和脉冲之间的暂停时间（例如1300ms或1500ms）可设码。
在以下条件下，接线盒电子装置（JBE）或前部车身电子模块（FEM）或车身域控制器（BDC）不再控制挡风玻璃清洗泵：刮水器电机卡住、清洗液液位低于最小高度（清洗液液位开关信号）。
（3）结构及内部连接。大灯清洗装置的清洗泵通过一个2芯插头连接与车载网络连接，如图8所示。接线盒电子装置（JBE）或前部车身电子模块（FEM）或车身域控制器（BDC）通过相应的配电器的继电器控制挡风玻璃清洗泵。
（4）标准值。

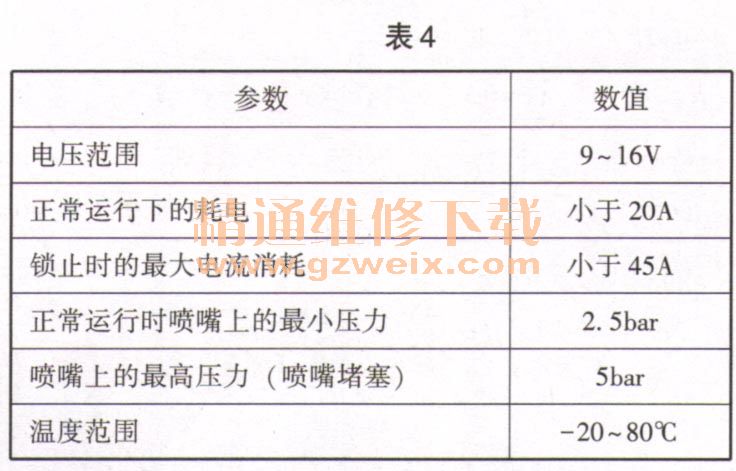

大灯清洗装置清洗泵的标准值见表4。
（5）诊断提示。大灯清洗装置清洗泵失灵时，预计将出现下列情况：接线盒电子装置（JBE）或前部车身电子模块（FEM）或车身域控制器（BDC）中的故障记录、部件的功能检查。可以通过诊断系统对大灯清洗装置的清洗泵进行功能检查。路径：功能网络。车身。刮水清洗装置
