一辆行驶里程约3万km,发动机和变速器型号分别为271和722.6的奔驰E200轿车。该车收音机FM2能自动搜台,各个频率切换正常,但是过十几秒其他频率在显示屏上消失,来回切换的时候也就能收1到两个台。
故障诊断:首先验证故障现象。本车为后部事故,后尾整形。故障确实如顾客描述。
能够导致电台信号搜索故障的原因有以下几个方面:
1.信号弱。
2.收音机FM2的天线放大器失效。
3.天线断路。
4.收音机问题。
5.收音机和天线放大器之间的线路断路。
这辆车是后部事故,但后风挡没有烂,所以电线断路可以排除,因为天线放大器的接收天线回路在玻璃里面。用电脑检测收音机没有报故障,怀疑是软件有问题,重新编程,故障没有解决。
难道是线路问题?查WIS得知,从FM2的天线放大器到收音机上有两条线,如图1所示。
用万用表测量两条线都通,线路正常。现在只剩下天线放大器和收音机了,但这两样东西都没有现货,没办法调换。
当时天在下大雨,害怕是信号弱造成的现象,想等天气好点了再试试。等到晚上天气好点了再调试,发现还是原来那样故障没有改善。那只剩下天线放大器和收音机了,难道是这两个东西出问题了?不应该啊,后部事故应该没有动到这两个东西啊。突然间没有思路,只好再次连上诊断仪,观察实际值,没有发现什么问题。进入操纵,发现有两项天线发射器的激活选项,如图2~图4所示。
激活FM1发现波形如图5所示,这个波形正常,证明FM1放大器正常。
激活FM2时发现波形几乎是平的,FM2天线放大器失效,如图6所示。

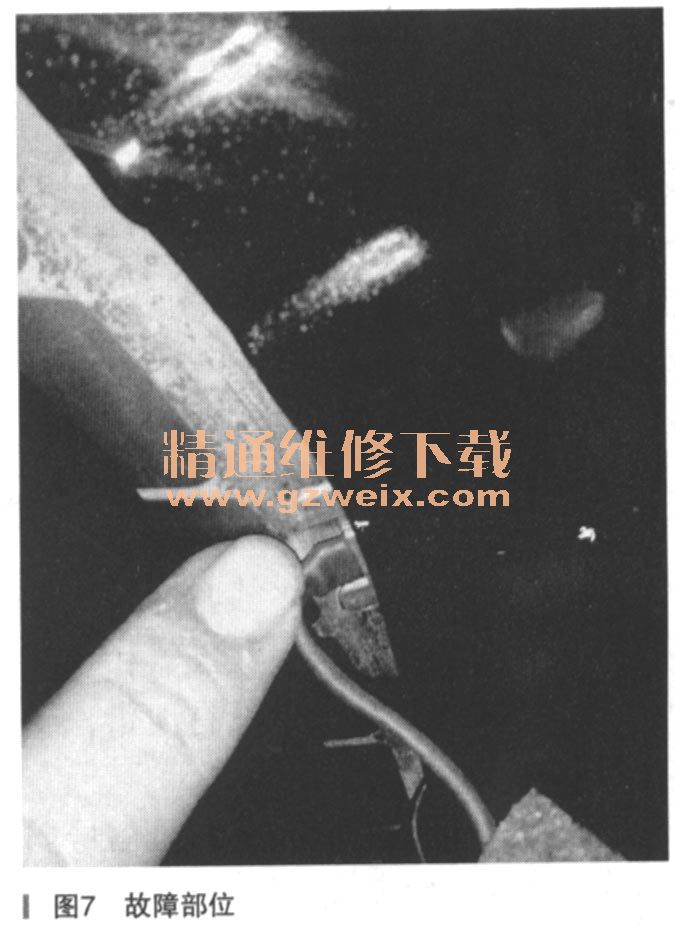

到此才发现问题出在了哪里。再次把D柱饰板拆掉检查FM2天线放大器,检查时发现放大器到玻璃上的天线回路上焊点松动,马上就要断开了,如图7所示。
故障排除:重新焊线,激活FM2时波形正常有放大,收音机也正常,故障解除。
故障总结:这个故障是天线回路的焊点脱焊造成FM2天线放大器接收到的信号变弱,从而使放大器失效,造成这个故障现象。在检查时因为玻璃没有问题,想当然地把天线断路直接排除,才造成走了很多弯路,以后在检查过程中还要仔细认真。
