仪表盘中显示信息:检查冷却液液位
车型:所有带有发动机OM651的车辆。
故障现象:仪表盘中显示信息:检查冷却液液位。
故阵诊断:当废气再循环(AGR)旁通风门上诊断出冷却液流失(见图54)时,请按照以下所述的措施进行维修。
故障排除:无须将整个AGR旁通风门都更换。
安装零件号为:A651 142 0281的新成型密封件。请按照以下操作说明进行维修:
1.拔下点火钥匙。
2.打开发动机罩。
3.在翼子板上覆盖防护罩。
4.准备升降台。
5.取下发动机盖板(装饰盖板)。
6.在散热器上排出冷却液。
7.将软管从软管接管上松开。
8.拆卸和安装真空储液罐(某些车型可能需要)。

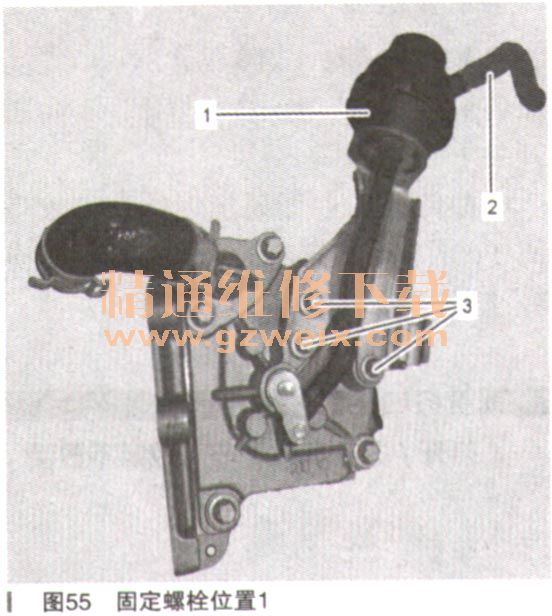

9.松开U形罐支架并小心地转向一侧。提示:此时不要将U形罐的推杆从手柄上脱开。如果推杆从手柄上脱开,则必须更换U形罐,也包括支架,见图55。
10.松开盖子固定螺栓(在U形罐支架下方),见图56。
11.将U形罐支架用至少2个螺栓重新固定在盖子上(用手拧紧)。这简化了取出盖子的操作,同时又保护推杆和手柄免受损坏。

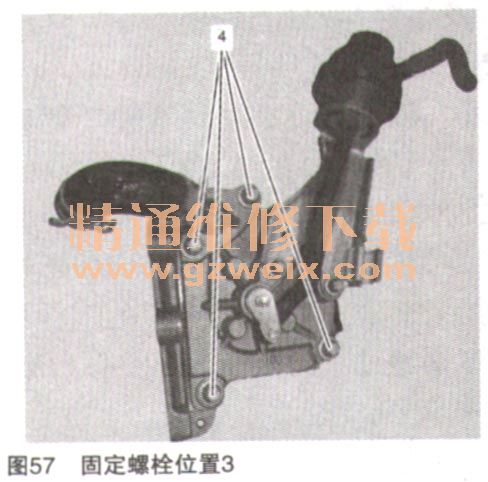

.12.松开盖子的剩余固定螺栓,见图57。
13.取下盖子,清洁外壳上的接触面。
14.从盖子上去除橙色密封件并清洁密封凹槽(留意要去除橡胶残余物),见图58。
15.将新的成型密封件在装配前浸入水中,接着插入密封凹槽中,提示:此处请您不要使用装配油脂或其他润滑剂,因为这些会对密封件的特性造成不良影响。
16.将已插入密封件的盖子/盖罩小心地重新放置到外壳上。
17.将首先可以够到的4个螺栓拧紧(10 N·M)。
18,重新松开U形罐支架,将第5个也是最后一个盖子螺栓拧紧,将U形罐支架重新用所有的3个螺栓拧紧(10 N·m),提示:此处不得从手柄上脱开U形罐推杆。
19.将软管插到软管接管上。
20.按照WIS加注和排空冷却系统。
21.进行密封性检查。提示:wIS文档将在五月底更新。
提示:请准确定位冷却液泄漏位置,注意冷却液的溢出痕迹,以避免错误拆除像是AGR散热器、AGR阀门这样的部件。
转向(电动转向)时发出磨擦声/咯吱声
车型:204.#02/#31,带直接转向系统/代码211,仅左舵驾驶车辆,涉及的车辆识别号:204.### 1A 896069至918837,204.### 1 G 177877至2299680 207,带直接转向系统/代码211,仅左舵驾驶车辆,41VIATIC除外,涉及的车辆识别号;207.### 1F236519至2492670 212,带直接转向系统/代码211,仅左舵驾驶车辆,41VIATIC和212.#74/#75/#77除外,涉及的车辆识别号:212.### 1A831730至907236。
故障现象:向左右快速转向到极限位置时发出摩擦声/咯吱声。噪声不得与正常的工作噪声混淆。必要时参考对比车辆。
提示:务必注意适用情况,仅涉及特定生产阶段生产的车辆。仅涉及转向机零件号:车型204/207的A207 460 31 00(左舵驾驶车辆转向机),车型212的A212 460 89 00(左舵驾驶车辆转向机)。
如果出现该情况的转向机不在车辆生产时间段内或转向机的零件号不同,请通过您的市场运作中心(MPC)告知我们。
故障诊断:驱动皮带与外壳发生摩擦。
故障排除:
1.更换转向机;
2.进行车轮定位检查;
3.调节前轴前束。
