中央控制台区城中有噪声
车型:16瓦带保温杯架/代码311添加了操作号和损坏代码 (SSL),更正了链接。
故障现象:中央控制台区域中有噪声。

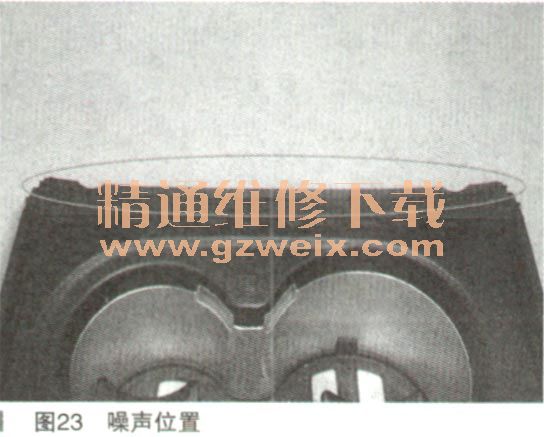

故障诊断:保温杯架的橡胶唇导致出现噪声(见图23)。
故障排除:1.根据维修说明拆卸杯架。

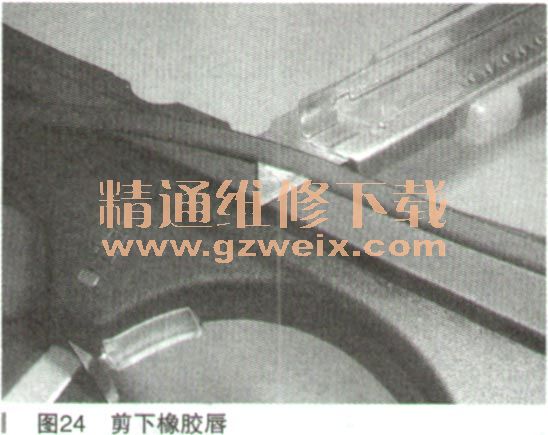

2.小心地剪下橡胶唇(见图24)。

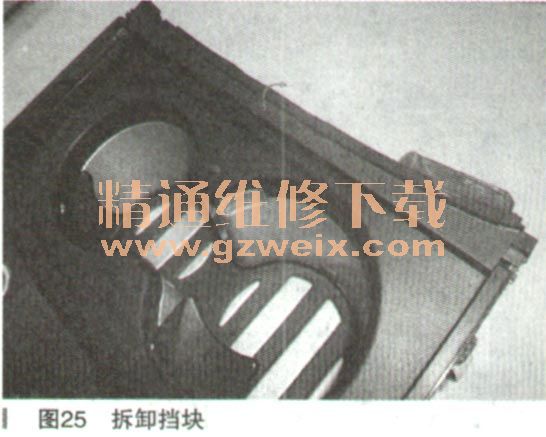

3.拆卸挡块(见图25)。

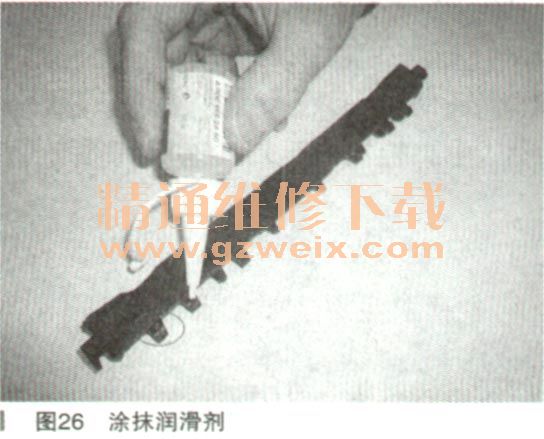

4.在后部卡止件上涂抹润滑剂(见图26)。
储物箱卡住/停止/放慢速度
车型:222。
故障现象:前部储物箱卡住/停止。
故障诊断:生产或维修中错误的安装会导致张紧。

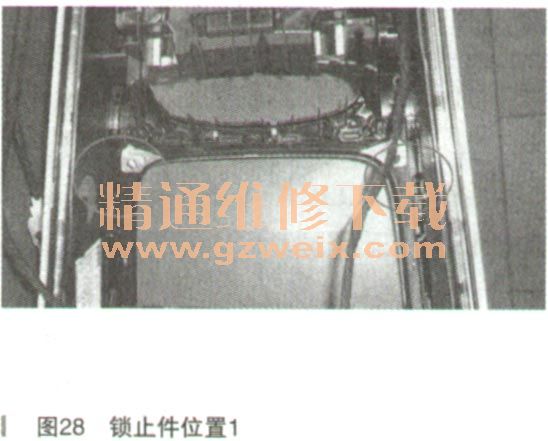

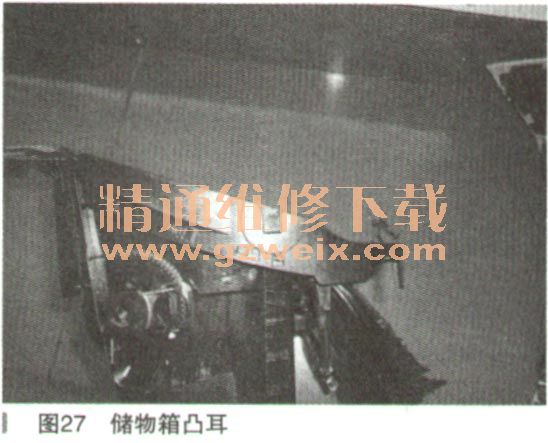

故障排除:1.检测储物箱的凸耳(见图27)是否卡止在中央控制台的锁止件中(见图28和图29)。

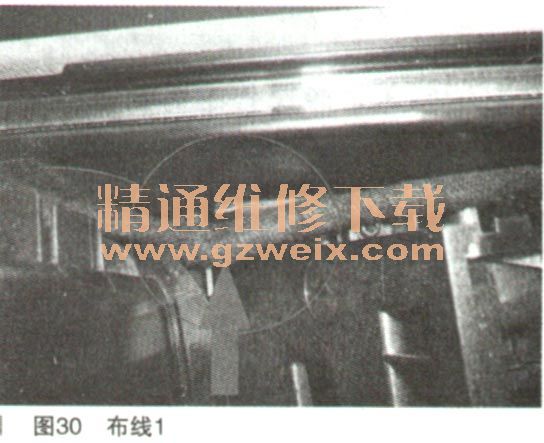

2.检查在中央控制台上的布线(见图30和图31)。
3.检查环境照明灯的连接件是否插入。否则布线会阻碍关闭过程(见图32)。
B柱饰板区城内有嗓声
车型:176/117/246。
故障现象:B柱饰板区域内有噪声。
故障诊断:1安全带高度调节装置产生噪声。2. B柱饰板产生噪声
故障排除:1.首先请执行G191.40-P-056862(安全带高度调节装置)62.另外对于截止生产日期到2013年5月30日的车辆;应更换B柱上部饰板。3.对于所有车辆,包括生产日期在2013年5月30日以后的车辆,可为安全带滑片加装毛毡。为此拆卸安全带滑片,然后安装两个20mm ×30mm的毛毡(1mm厚)(见图33)。重新安装安全带滑片(见图34)。
从第4挡换到第5挡时不舒适
车型:变速器722.9(带VGS3),带发动机OM 642LS,在车型204、207、212、218、221中。
故障现象:在某些情况下,从第4挡换到第5挡时可能会不舒适。
故障诊断:促动器B2的专用调校值(只能通过EEPROM分析读取)可能会达到不可信的数值,这可能导致在某些情况下不能确保促动器进行顺畅促动。
故障排除:请更新自动变速器软件版本。然后执行以下操作:自03/2013版Xentry DVD起,复位液压制动器B2的调校数据可以在基本菜单“电子变速器控制系统”中按如下步骤复位:菜单项“症状”→“复位多片式制动器B2的调校数据”,见图35~图37。
第二排座椅靠背调节装置发出开裂声
车型:251。
故障现象:行驶中或操作第二排座椅靠背调节装置时有噪声。
故障诊断:座椅靠背倾斜度调节装置的铰链润滑不足。
故障排除:
1.拆卸后排座椅靠背。
2.拆卸后排座椅靠背软垫,拆下座椅靠背调节装置的铰链。请注意拆卸时不得对座套造成不可修复性的损坏。
3.对于涉及的铰链,见图38所示,在适配板以及铰链之间喷洒少量的渗透润滑油。重要的是只能使用少量润滑油,以确保不会出现润滑油过剩而导致稍后弄脏座套。
4.接着见图39和图40,在铰链机械装置两侧的内板和外板之间喷洒少量的渗透润滑油。
5.重新安装座椅靠背调节装置的铰链。提示:安装坐套时注意要包含金属夹。
6.以与拆卸相反的顺序组装。
