奔驰C200前排乘员侧电动座椅无法调节
来源:本站收集  作者:佚名  2015-02-20 07:37:59

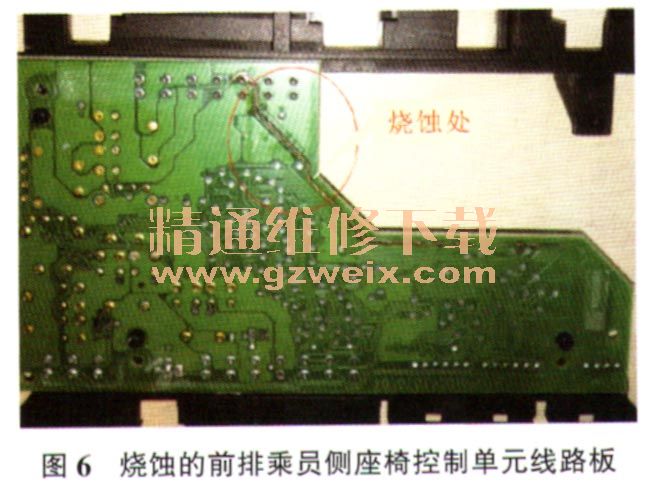

    拆检前排乘员侧座椅控制单元,发现线路板已烧蚀(图6)。至此,故障原因查明,是前排乘员侧座椅控制单元内部的线路板损坏,导致前排乘员侧座椅无法进行标准化设置。是什么原因导致前排乘员侧座椅控制单元损坏的呢?怀疑线路有短路的情况。根据以往的维修经验,座椅的折叠处是线束容易磨损的位置。将座椅靠背拆下检查,并没有发现问题。

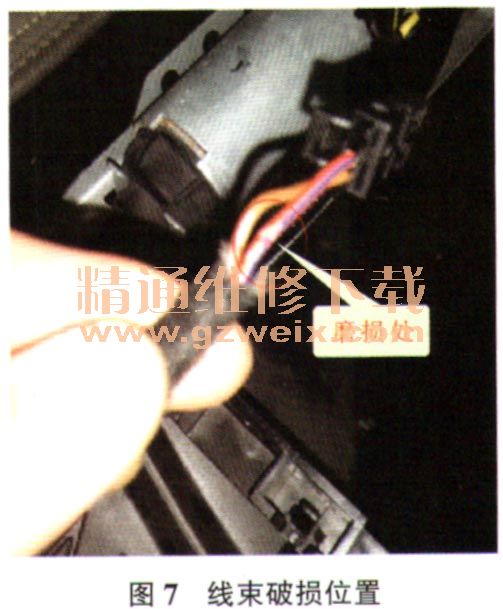

    进一步检查发现前排乘员侧座椅控制单元与前排乘员腰部支撑控制单元之间的线路有破损(图7)。查阅相关电路图(图4)得知,该线是前排乘员侧座椅控制单元给前排乘员腰部支撑控制单元供电的,该线破损并对搭铁短路造成前排乘员侧座椅控制单元内部损坏,导致前排乘员侧座椅无法调节。

    故障排除:对破损线束进行处理并更换前排乘员侧座椅控制单元后试车,故障彻底排除。
