一辆行驶里程约11万km,车型为W221的2010年奔驰S350轿车。用户反映:该车发动机故障灯亮。

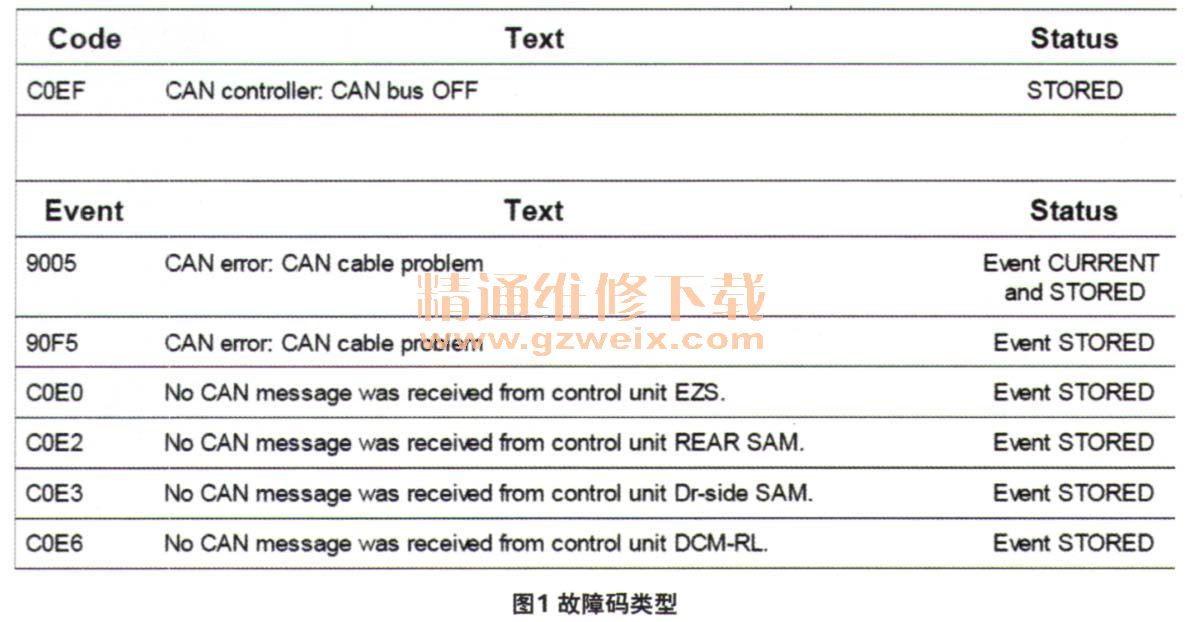

检查分析:维修人员检测发动机控制单元,发现有很多通信类故障(图1)。
分析故障码的特征发现,数据总线曾经关闭过,而且明确提示总线信号有问题。此外,从个控制单元发出的数据,发动机控制单元都没能收到。

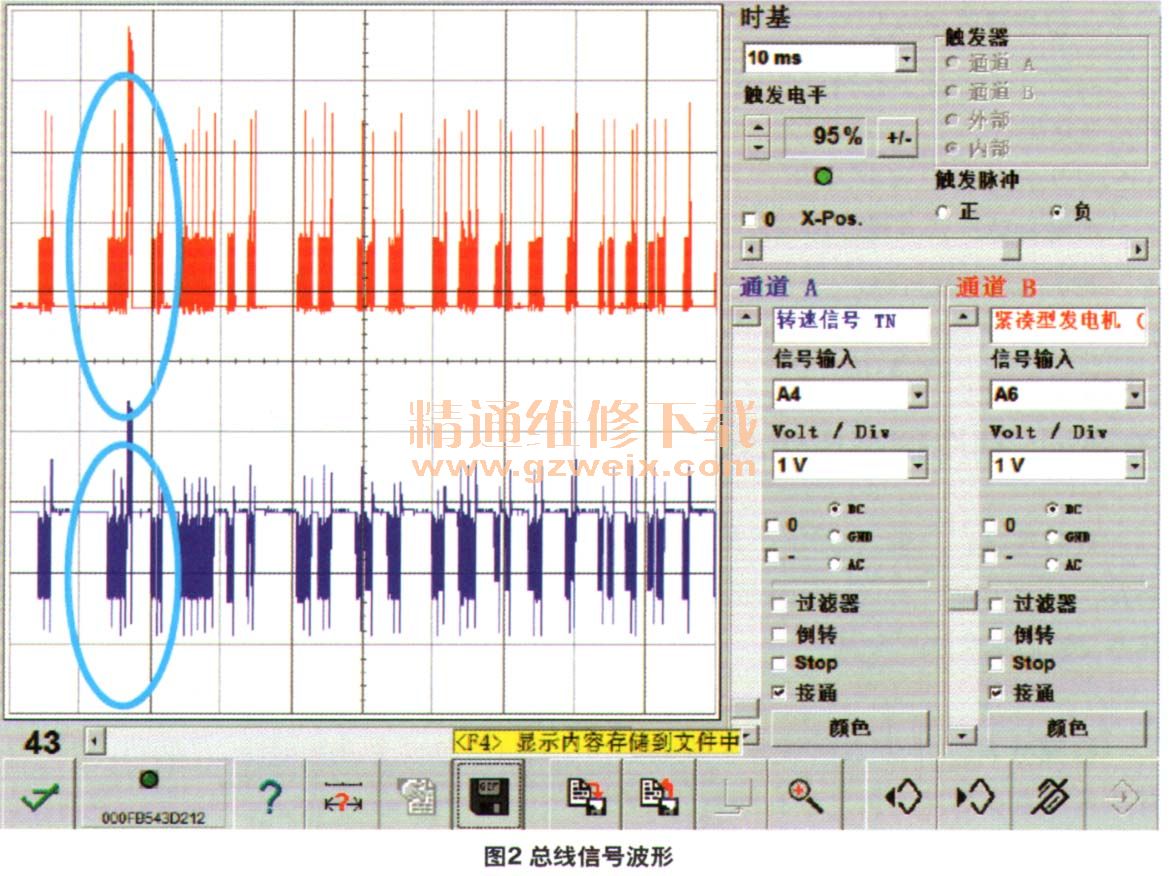

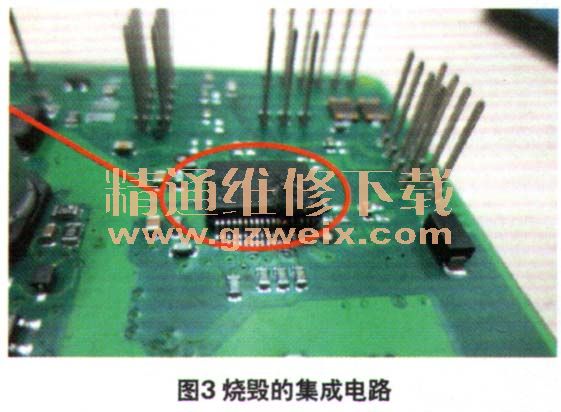

发动机怠速运转时观察总线信号,发现其高低位信号不对称(图2),说明存在干扰。晃动线束,信号波形没有明显变化。逐一断开局域网中的各控制单元,当断开左后车门控制单元时,信号恢复正常。拆解左后车门控制单元检查,发现线路板上有一个集成电路被烧毁(图3)。分析认为是它对总线信号产生了干扰。
故障排除:更换左后车门控制单元,故障排除。
相关资料:2015年4月奔驰WIS维修系统
