奔驰C200轿车安全气囊报警灯点亮
来源:本站收集  作者:佚名  2016-08-03 14:41:27

    一辆搭载M271 EVO涡轮增压发动机的2013款奔驰C200轿车。该车因安全气囊报警灯点亮而进厂检修。
    故障诊断:接车后试车验证故障,接通点火开关,起动发动机,发动机顺利起动,仪表盘上安全气囊报警灯点亮,仪表信息中心提示“防护系统故障请去特许服务中心”(图1)。经询问驾驶人得知,该车此前曾因事故在一家综合性修理厂维修过,修复后不久便出现了上述故障现象。

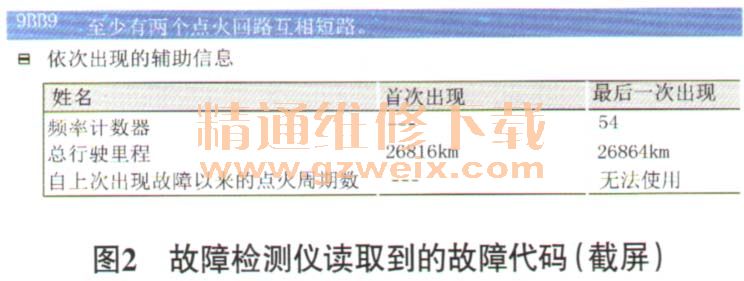

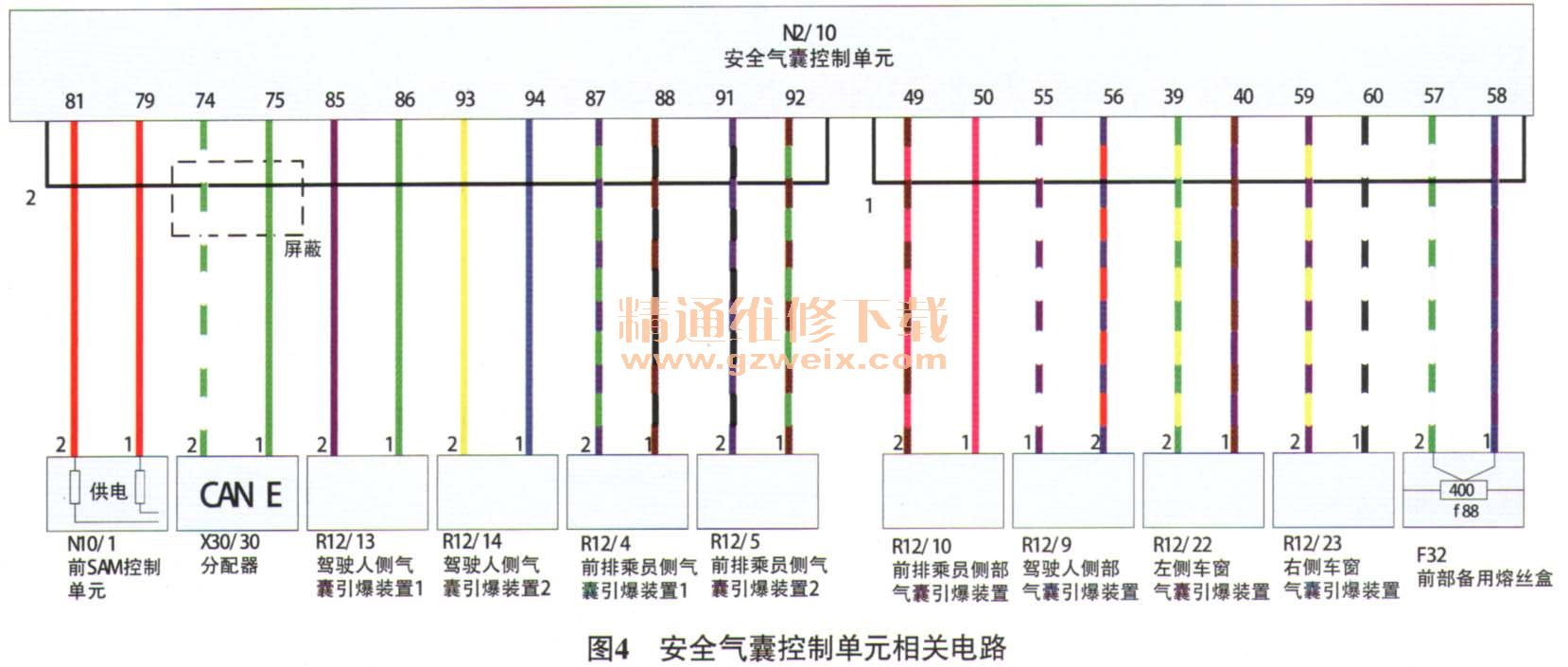

    连接奔驰专用故障检测仪,读取故障代码,得到故障代码“9BB9至少有两个点火回路相互短路”(图2)。接着用故障检测仪读取安全气囊各点火回路的实际值,结果均正常(图3)。由于故障代码的描述很模糊,且之前没有遇见过类似的故障案例,一时不知从何处下手。结合电路图(图4)分析可知,该车安全气囊点火回路有9个,共18根线,但究竟是哪根线出问题了,还是系统误报警,就不得而知了。





    尝试清除故障代码,故障代码可以清除,且清除后车辆也恢复正常了,原地着车数分钟后故障也没有再出现,难道是误报警?接着对车辆进行路试,当行驶约30 km后,故障再次出现,说明故障确实存在,并不是误报警。用故障检测仪读取故障代码,故障代码仍为9BB9。再次查看安全气囊各点火回路的实际值,仍正常。
    经过仔细思考,既然故障代码提示点火回路存在相互短路,那么就暂且假设这18根点火回路线路中确实存在短路,查找短路的线路就成为下一步检查的重点。然而,如果逐一对各点火回路线路进行测量将非常繁琐,维修人员决定利用安全气囊控制单元设置故障代码的原理来排查。假设系统中有2个点火回路的线路存在互相短路的故障,如果互相短路的线路中的任意一根线搭铁,安全气囊控制单元中就会记录2个点火回路对搭铁短路的故障代码。
