奔驰C200轿车行驶时ESP停止运作
来源:汽车维修技师  作者:佚名  2017-01-20 14:00:43

    一辆行驶里程约1.6万km、底盘为205的新款奔驰C200轿车。用户反映:该车行驶时ESP停止运作。

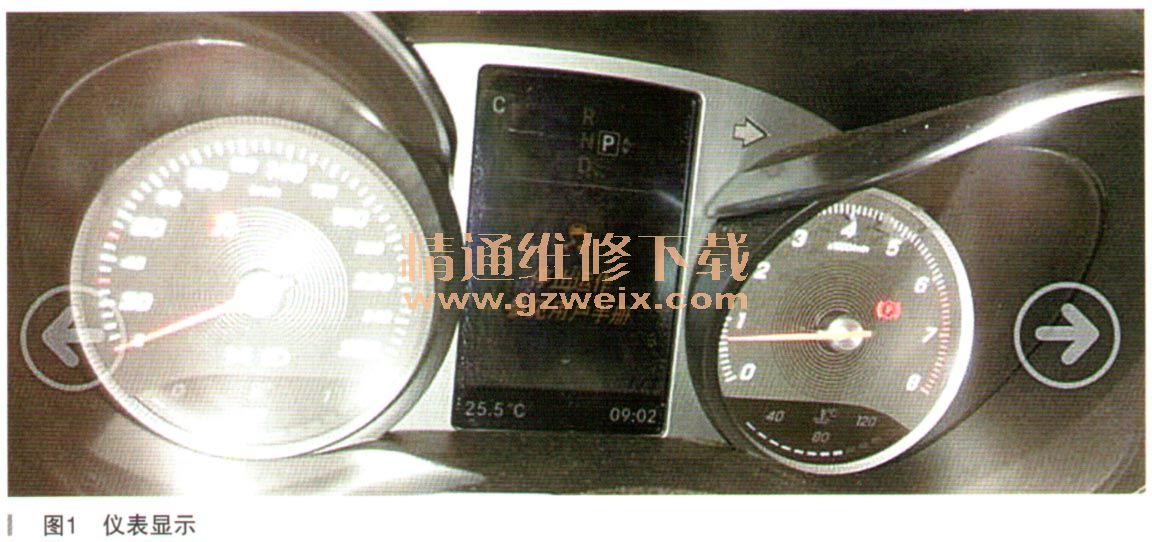

    故障诊断:接到故障车辆,仪表显示ESP停止运作,如图1所示。

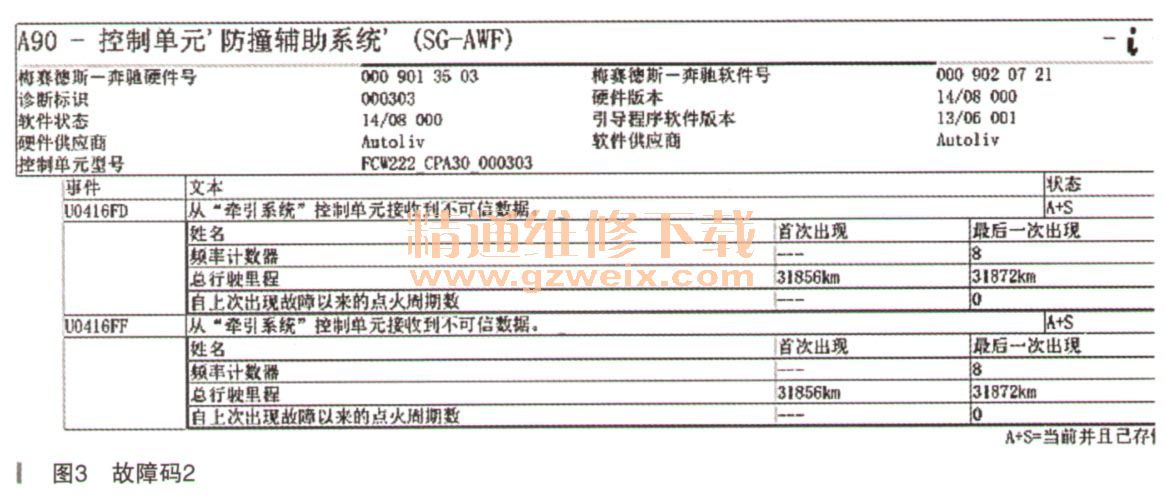

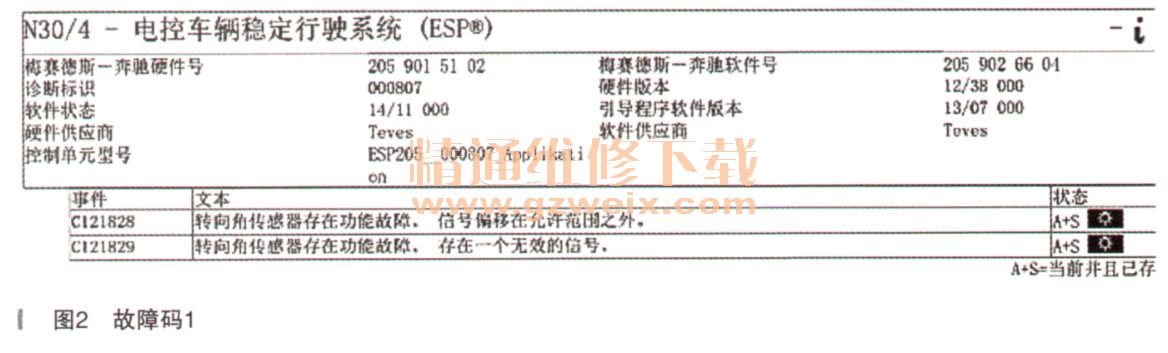

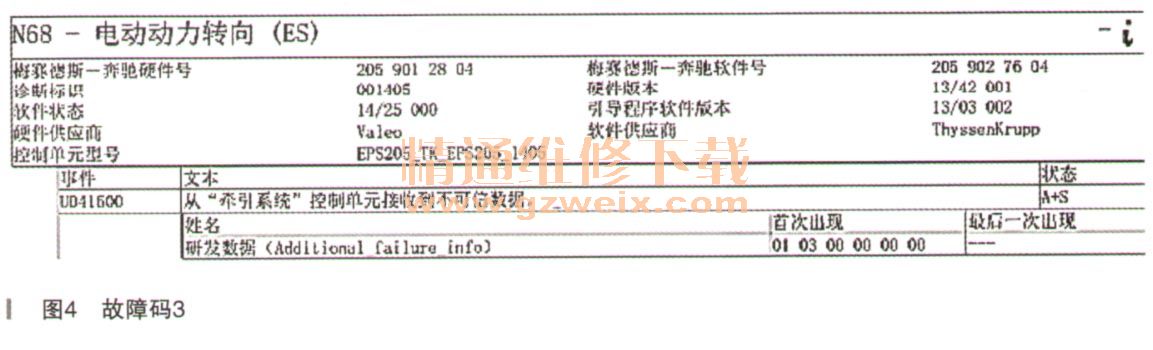

      连接诊断仪对电控系统进行快速测试,诊断结果如图2~图4所示。

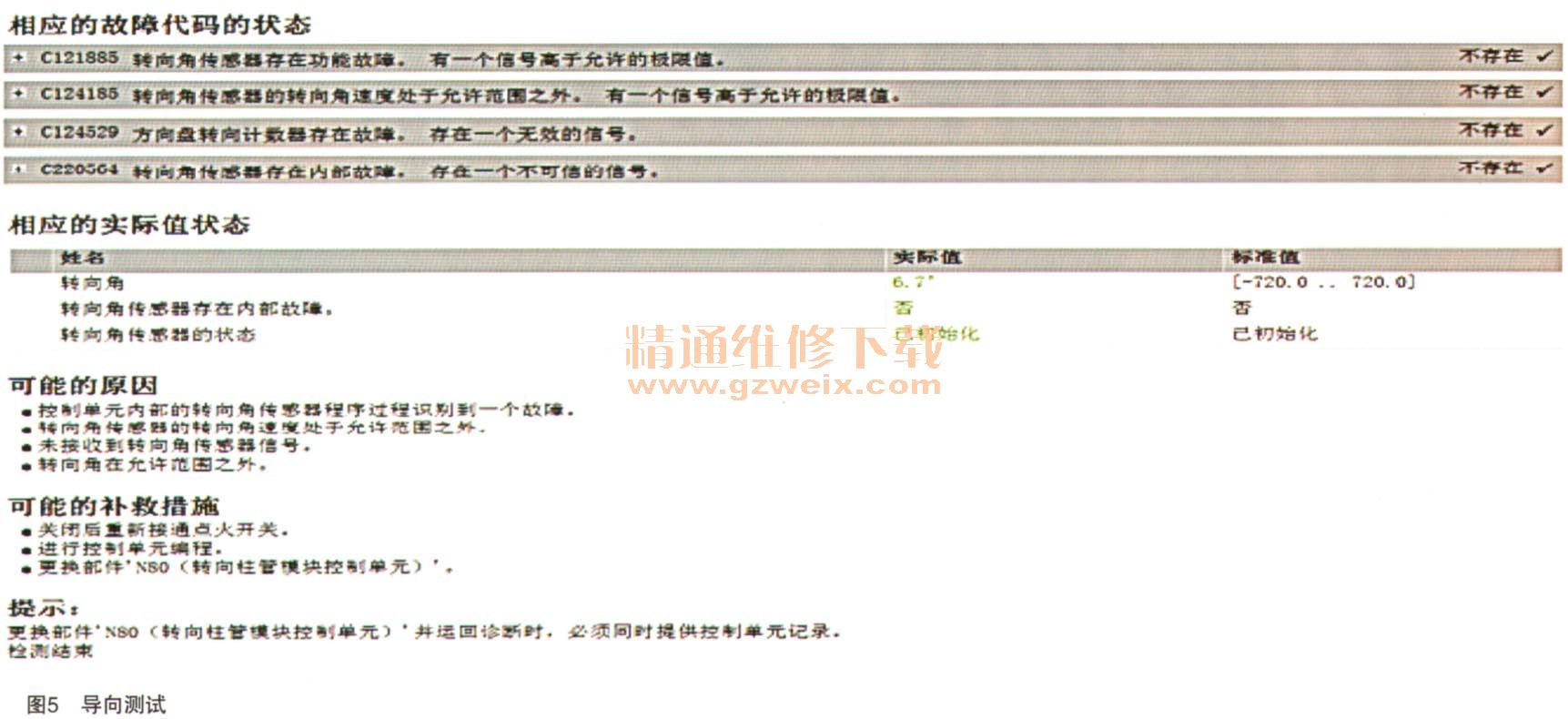

    在ESP控制模块中有当前的故障码:转向角度传感器信号故障,在碰撞辅助控制模块和电子转向机中都有接收到来自ESP控制模块的CAN信号故障,这两个控制模块都应该是ESP传输的信号错误所致,导致故障的根本是来自转向角度传感器所致。因为这两个控制模块进行功能控制都需要来自ESP的转向角度传感器的信号。明确了故障的来源这就好办了,所有故障都指向了转向角度传感器。按照导向测试如图5所示。

[1] [2]  下一页
