一辆行驶里程约5万km、车型为WDB222的2014年奔驰S320L轿车。用户反映：该车整个天窗系统包括遮阳帘都无法工作。

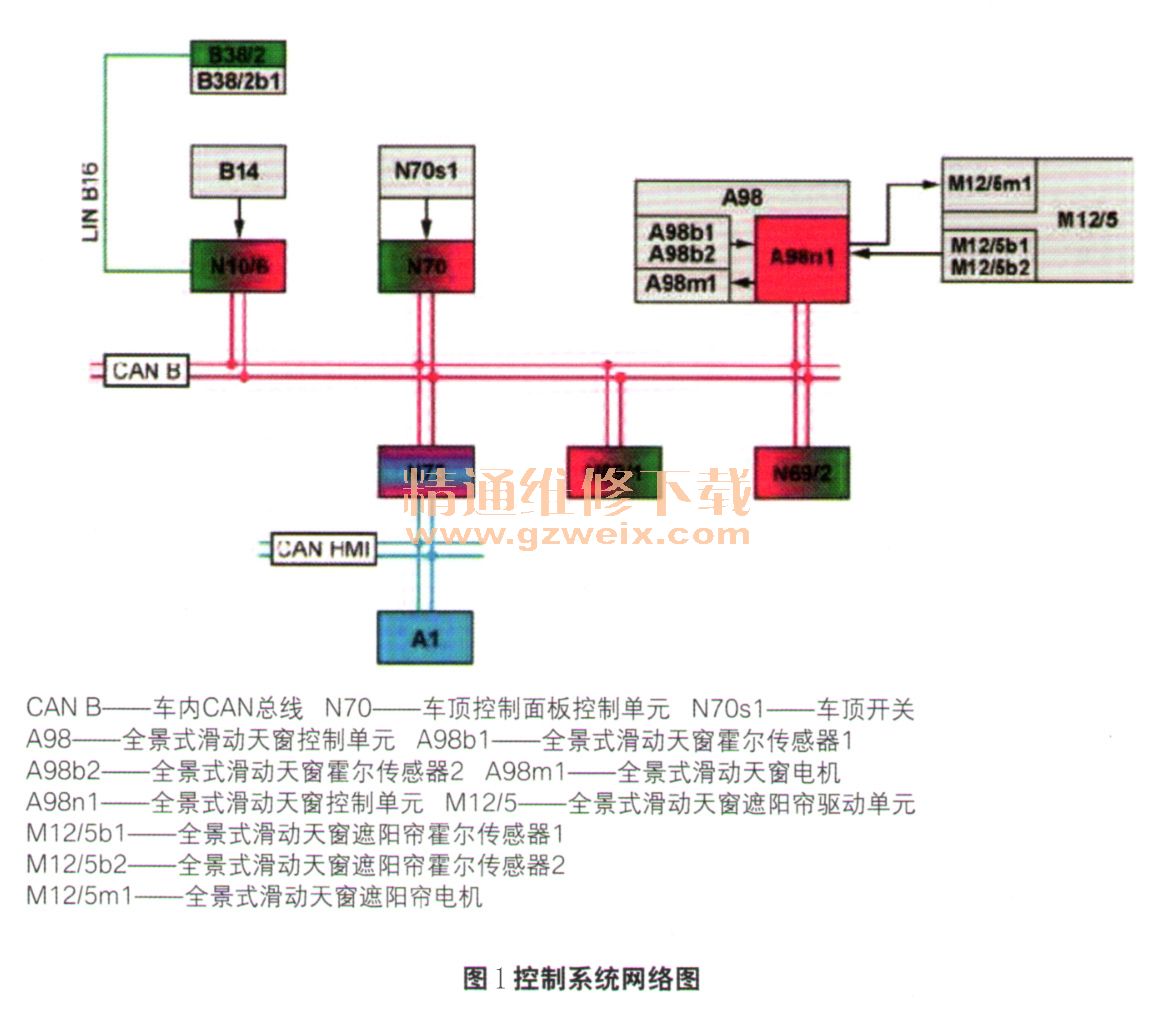

    检查分析：维修人员检测车顶控制单元，没有发现故障码。对全景天窗系统进行初始化，不成功。操作天窗开关，没有反应。查看控制网络（图1），天窗开关N70s1只是车顶控制单元N70的一个信号开关，控制指令通过CAN B总线发送给天窗控制单元A98，最后由子控制单元A98n1发送相关指令给全景天窗电机。

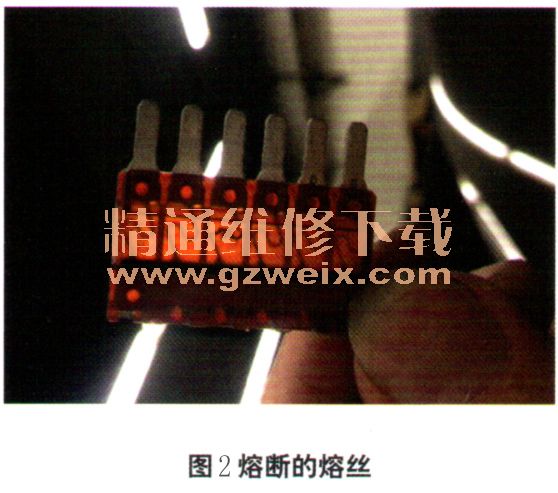

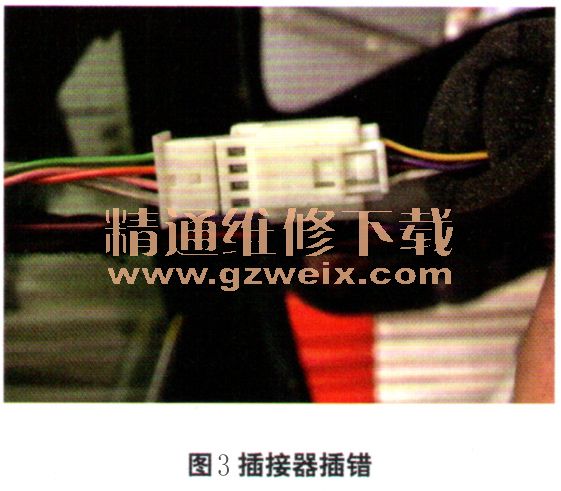

    首先检查相关控制单元的电源熔丝，发现熔丝f326的3号分支已经熔断（图2）。更换熔丝后，一操作天窗，熔丝再次熔断。测量熔丝输出端对搭铁的电阻，发现只有4.4Ω），可能存在短路。断开车顶控制单元的插接器，短路现象消失。难道是控制单元内部有问题？测量熔丝到车顶控制单元电源端的线路，发现不通。检查线束发现实际线路的色标与电路图不一到致，进一步检查发现是插接器插错了（图3）。



    故障排除：更正插接器后，故障排除。
