一辆行驶里程约3.6万km、配置274发动机、722.9变速器的奔驰E260轿车。客户反映：该车的出风口一直保持在一个位置，不能调节，空调出风正常，也能制冷。

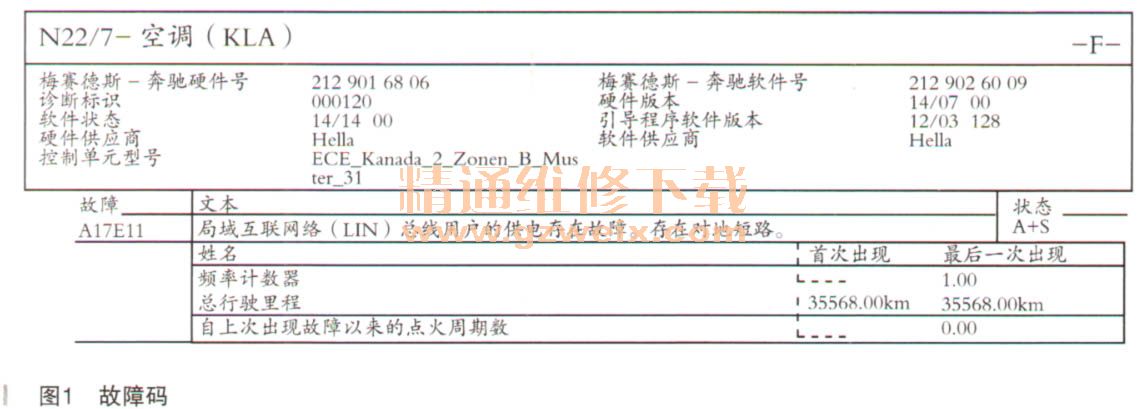

    故障诊断：接车后测试车辆功能，果不其然，空调出风的方向一直在一个位置不能调节，一直在中问位置，向上或者向两个方向都不能调节，空调制冷和制热都正常。连接诊断仪对电控系统进行快速测试，空调拧制系统有故障码如图1所示。

    从故障码分析得知，故障码中所指的局域互联网就是空调的风门电机系统，它们就是通过LIN线相互连接的，受空调控制。看来故障码和客户所诉的故障现象是相互关联的，这个故障还是相对单一的。局域互联网电路如图2所示。

    故障相对单一，那么就从故障码入手，结果进行导向测试，让白己大失所望。导向测试无法进行。既然不能进行导向测试，那就只有查看实际值了，确定解决问题的方向。查看杆关实际值，发现风门电机的实际值都是不正常的，如图3所示。

    风门电机的实际值都不能显示，整个空调系统的风门电机都不能激活，看来问题就是出在风门电机系统。风门电机就3条线：供电、搭铁、LIN线。再进一步分析故障码可知，故障码中所指的是局域互联网中的供电故障，而没有指向具体哪个风门电机，说明故障是由风门电机的共用供电引起的。查找风门电机的电路图如图4所示。
