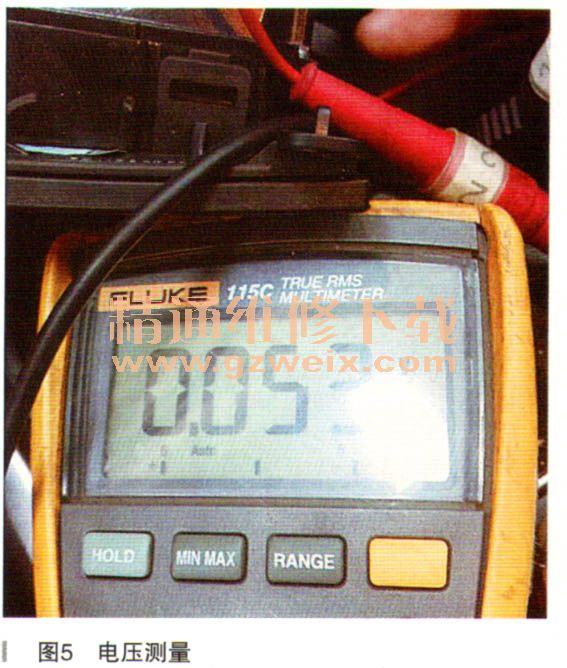

由电路图可知，风门电机的供电就是3号脚，用万用表测量，果不其然，测得电压儿乎为。，如图5所示。
再测量它的搭铁电阻0.2Ω，LIN线电压8～10V。既然风门电机的供电没有，那就直接给它一个12V的电源。外接一个12V的电源，果然收到了奇效，风门电机能动了，风向也能改变了。看来就是这个风门电机的供电引起的，风门电机的供电是由空调控制模块给出来的，显然说明空调控制模块出了问题，订货更换空调控制模块。212车型的空调控制模块和空调操作面板是集成一起的，如图6所示。
故障总结：212车型的空调系统相对来说是简单的，有两区和三区的空调，此故障解决的关键点就在于读懂故障码，这就要相当的空调原理知识了。奔驰空调系统的风门电机都是由LIN线串联起来的，每个风门电机都有自己的地址码，每个风门电机的电阻大约在3Ω左右，诊断风门电机故障的一个简单实用的方法就是，如果怀疑哪个电机有问题，可以直接短接它，把它排除在外，如果短接后，故障消除，那么故障点就是这个电机引起的。更换风门电机后都要学习，这样空调控制单元里面才有它的地址码，才能更精确地控制它。
