一辆行驶里程约6.2万km、装配M276双涡轮增压发动机的2014年奔驰S400L轿车。该车因车内扬声器无声音而进厂检修。
    故障诊断：接车后试车验证故障，故障现象确实存在。进一步检查发现，收音机换台及CD播放时间均正常，就是没有声音发出；车载电话能正常呼叫，但也是没有声音；静音键操作正常，静音指示图标也会显示在屏幕上。经询问驾驶人得知，车辆1个月前曾出现过此故障，但后来又好了，最近故障再次出现，音响就彻底没声音了。
    连接故障检测仪，对车辆进行快速测试，发现驾驶室管理及数据系统（COMAND）控制单元（A40/3）内存储有故障代码“U101900多媒体传输系统（MOST）通信存在故障（位置2上的环形结构断裂）”和“U101700多媒体传输系统（MOST）通信存在故障（多媒体传输系统主控单元报告环形结构断裂）”；两后排显示屏控制单元内存储有故障代码“B159A13后排座椅娱乐系统和后排乘客区左侧显示屏之间的LVDS/HSVL导线存在功能故障，存在断路”和“B159D13后排座椅娱乐系统和后排乘客区右侧显示屏之间的LVDS/HSVL导线存在功能故障，存在断路”；智能互联控制单元（N123/4）内存储有故障代码“B15D814音频静音切换电缆存在功能故障，存在对搭铁短路或断路”。

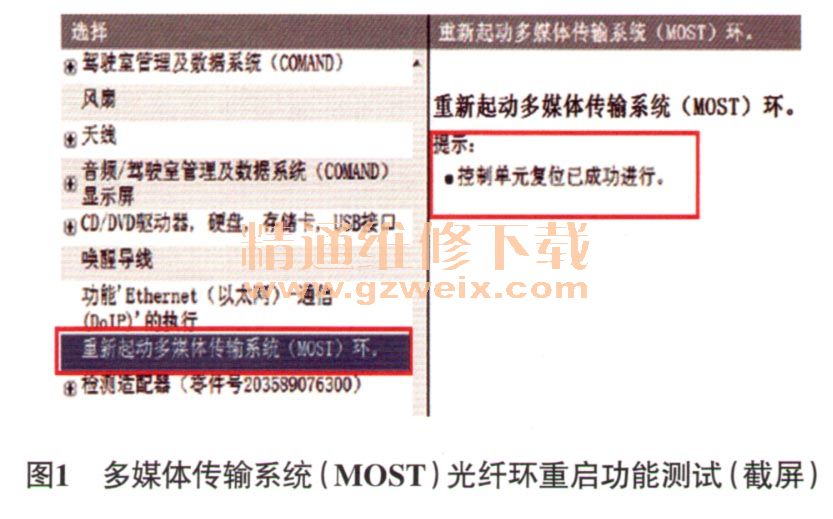

    用故障检测仪进入COMAND控制单元内，执行“多媒体传输系统（MOST）光纤环重启功能测试”操作，实际值显示为“控制单元复位已成功进行”（图1），由此判断MOST环的主控单元----COMAND控制单元（A40/3）是正常的。尝试用故障检测仪进行“激活唤醒功能”操作，实际值显示后排座椅娱乐系统控制单元无法被成功唤醒，而音响系统控制单元和谐调器控制单元均可以被成功唤醒（图2）。

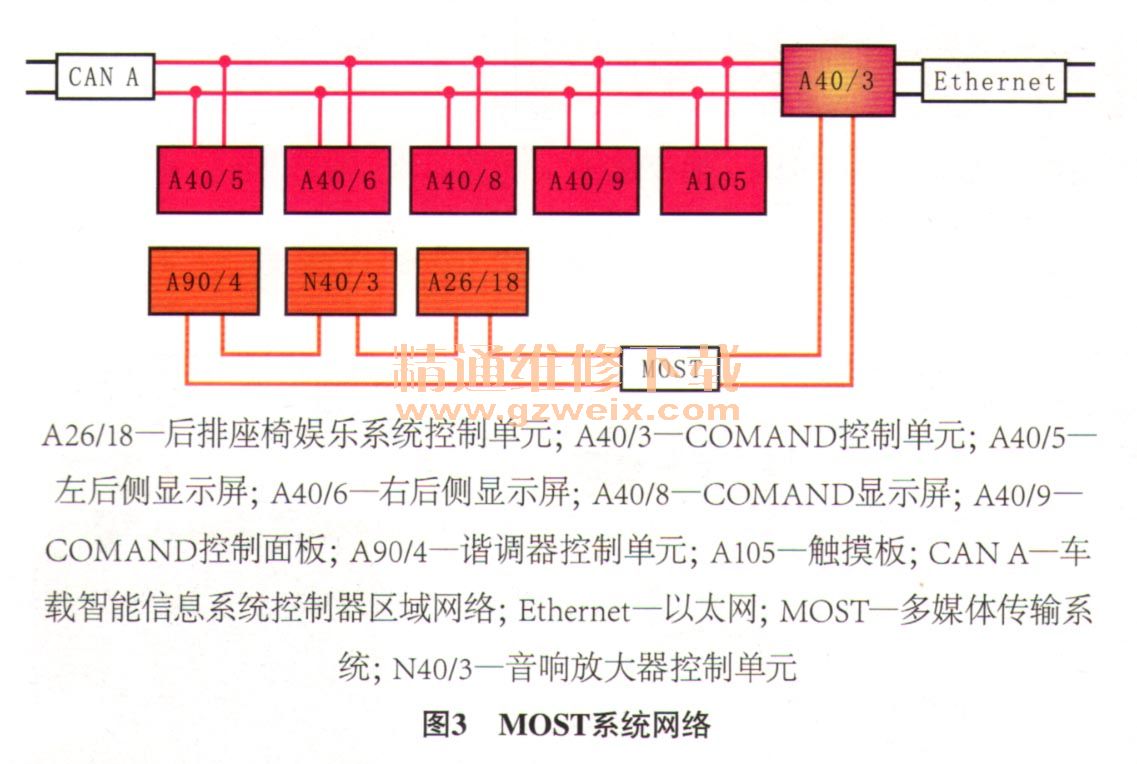

    查询该车MOST系统网络（图3），确定该车MOST环路的组成元件包括COMAND控制单元（A40/3）、后排座椅娱乐系统控制单元（A26/18）、音响系统放大器控制单元（N40/3）和谐调器控制单元（A90/4）。
