奔驰CLS300碰撞响应式头枕故障排除
来源:汽车与驾驶维修  作者:佚名  2018-05-27 07:21:02

    一辆行驶里程约9万km、底盘代码为218、发动机型号276,排量3.5 L的奔驰CLS300轿车。用户反映:该车经过颠簸路段时仪表板中提示气囊故障(图1)。

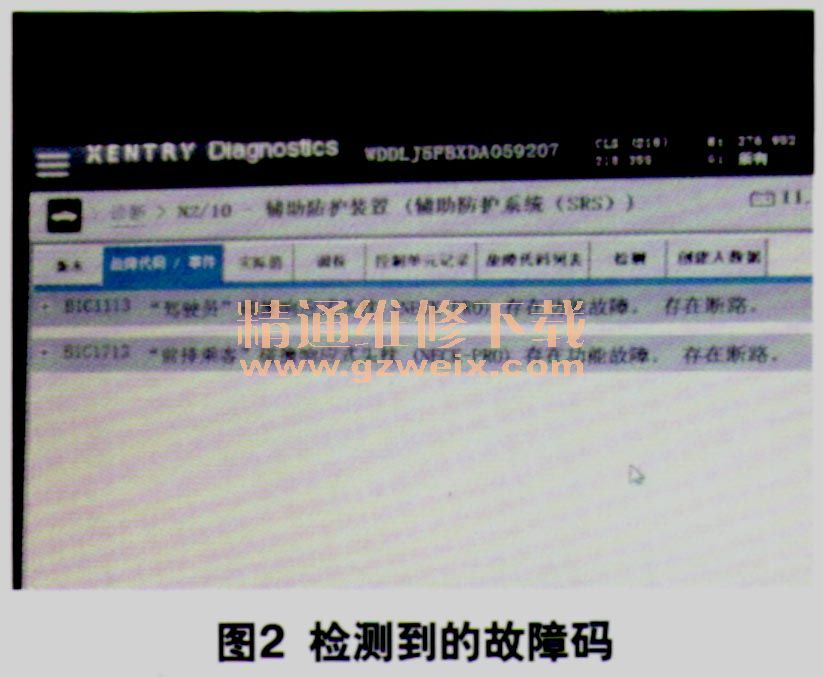

    检查分析:接车后维修人员使用诊断仪进行检测,报故障码为“B1C1113—驾驶员碰撞响应式头枕(NECK-PRO)存在功能故障,存在断路”以及“B1C1713—前排乘客碰撞响应式头枕(NECK-PRO)存在功能故障,存在断路”。这2个故障都是当前存在的(图2)。

    维修人员选择引导性故障查询,根据提示检查了后备箱右侧的F37熔丝(图3),测量发现熔丝已经熔断。更换新的熔丝后试车,熔丝再次熔断。接下来根据电路图测量电路,使用万用表蜂鸣挡测量熔丝输出端与车身搭铁,发现是导通的,可见电路中存在短路。

    根据电路图,前排乘客座椅连接板X5514到后部信号接收与控制模块SAM (N 1012)的线路是顺着乘客侧地胶压条下和行李舱右侧布线的。于是维修人员拆下地胶及行李舱内衬,仔细地逐段检查线束。当查到行李舱右侧熔丝盒背面的线束时,发现熔丝输出端的导线与车身存在接触磨损,造成搭铁短路(图4)。

    故障排除:修复破损的线束,调整线束走向以免与车身出现摩擦,试车确认故障排除。

相关资料:2017年4月奔驰维修系统WIS
