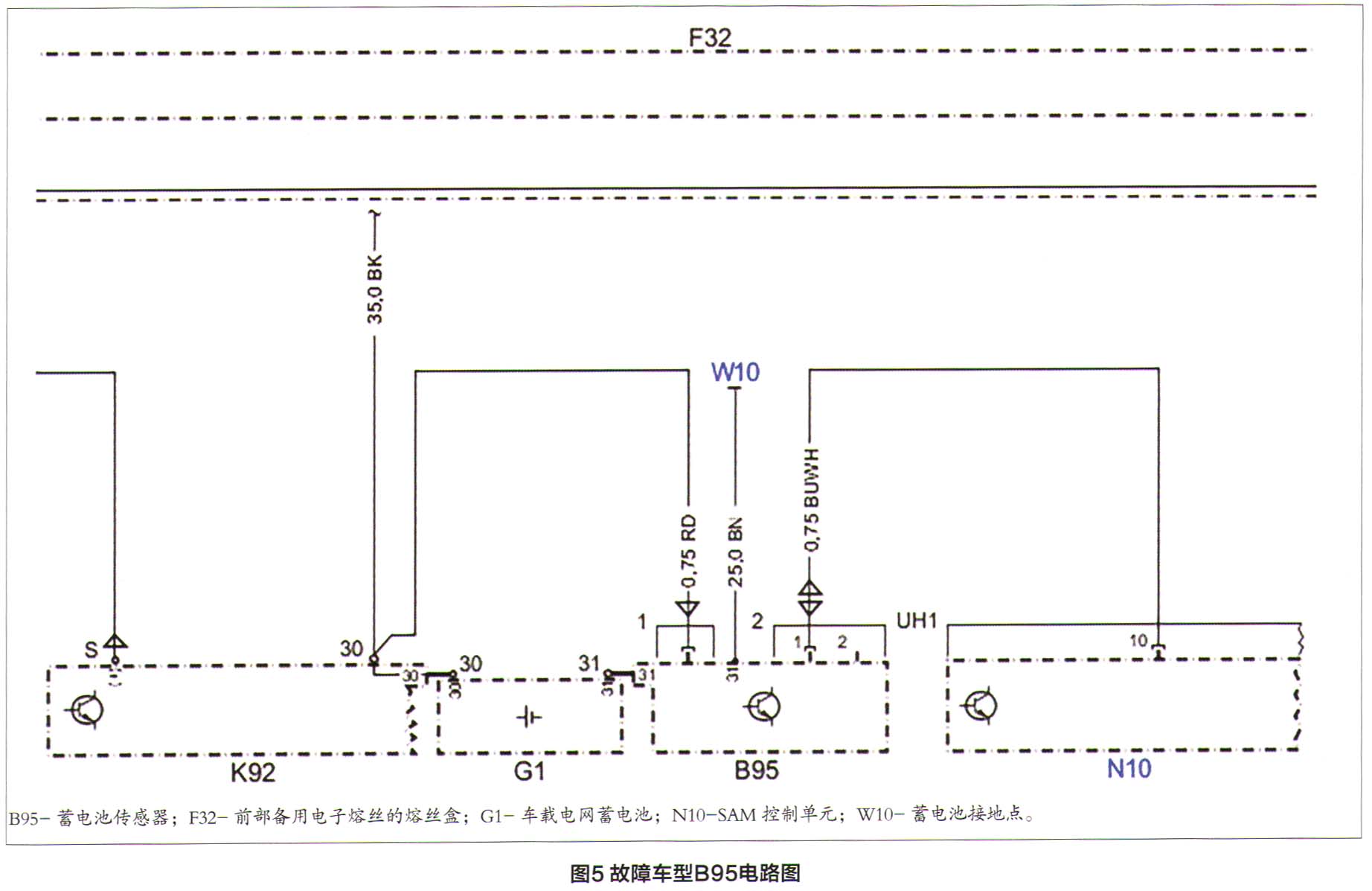

3.查阅并分析B95的电路图(图5),B95由30常火供电,通过W10接地,一根信号线直接与N10相连,鉴于B95的实际值正常,说明N10、线路和B95本身都是正常的,且发电量也正常。
4.按上一步的结果,考虑会不会是ME控制单元故障引起电网实际值不正常呢?对此,首先检查ME的软件版本,已是最新软件,排除软件因素;考虑ME的硬件故障可能,但ME作为主控单元,其损坏的概率非常小,且又是防盗原件,无法单独对调,因此暂时不予考虑,故障诊断陷入困境、一时无法找到突破口。
5.再次查阅ECO系统原理图,并重新梳理诊断思路,笔者发现之前忽略了车身
蓄电池和辅助
蓄电池在ECO功能中的作用。当发动机自动启停功能的启动时,N10分别促动继电器K114闭合和F32k1断开,这样车身
蓄电池从车载电网中断开,单独给启动机供电,而辅助

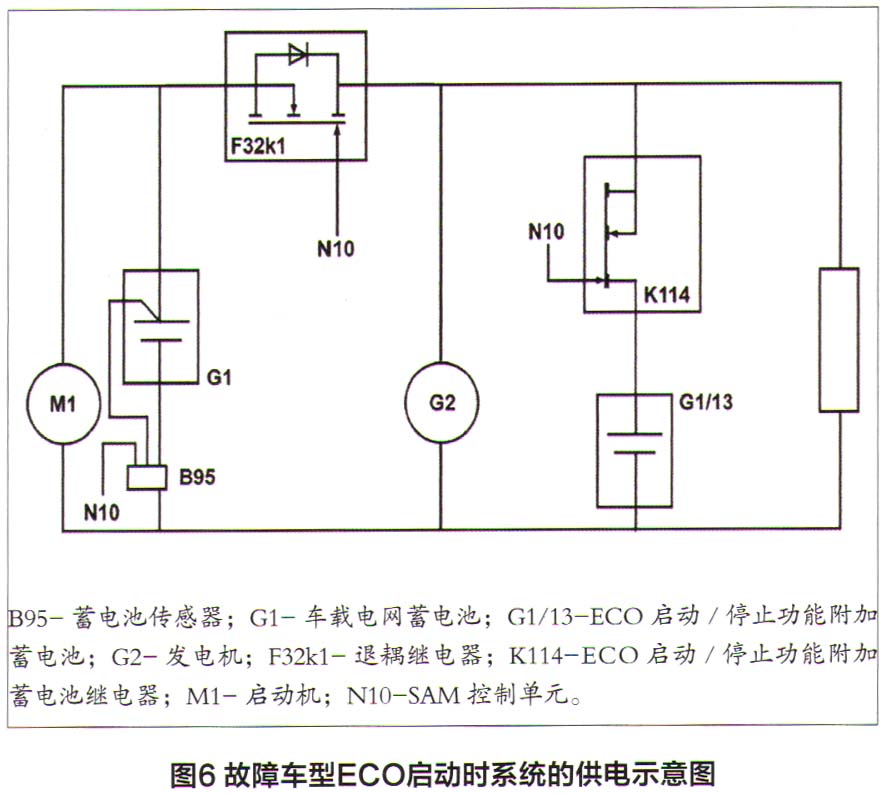

蓄电池连接至车载电网中,为车身电器供电,从而防止ECO启动时系统电压下降。该过程可通过图6所示的示意图来理解。
发动机自动启停功能启动时,由车身
蓄电池给启动机供电,而
蓄电池都属于易损件,笔者给该车换上全新的车身
蓄电池后试车,故障被彻底排除。
维修小结:本案例中的故障原本比较简单,但在诊断过程中,由于忽视了车身
蓄电池也是易损件,也有使用寿命的问题,再加上查阅维修资料时不够细致,导致诊断过程走了一些弯路。由此可见,要想快速准确地找到故障点,基本功一定要扎实。
