一辆行驶里程约2600km、搭载新款的M282发动机的2019年奔驰A200轿车。用户反映:该车仪表板上故障灯亮起,并且有时发动机伴有抖动的现象。
检查分析:维修人员接车后检查,仪表板中
发动机故障灯亮起,无其他异常,且该车为刚购买不久的新车,无任何维修记录。

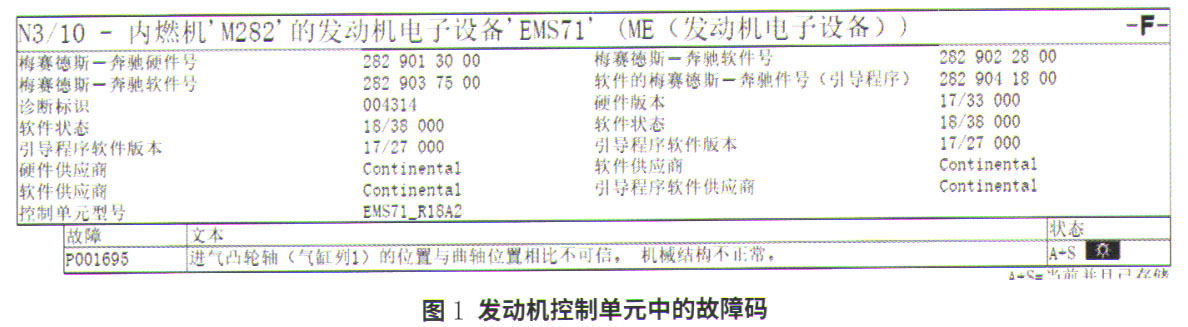

用奔驰专用诊断仪(XENTRY)对全车进行快速测试,发动机控制单元(ME)中存在故障码(图1)。
结合测试结果分析,故障指向进气凸轮轴。结合实际经验,此类故障在配备M272和M276发动机的车上较为常见,大多为点火正时错误引起,那么此故障是否也是正时故障引起的呢?这样,检查思路往点火正时方向考虑。鉴于该款发动机是新上市的产品,查询相关资料得知,需要拆装较多配件才能检查正时,因此暂不考虑此方案。
执行故障码的引导测试发现,进气凸轮轴位置实际值超出了标准范围,并且进气凸轮轴传感器的供电电压为5.0V,正常。引导结果为检查进气凸轮轴传感器及其信号线。

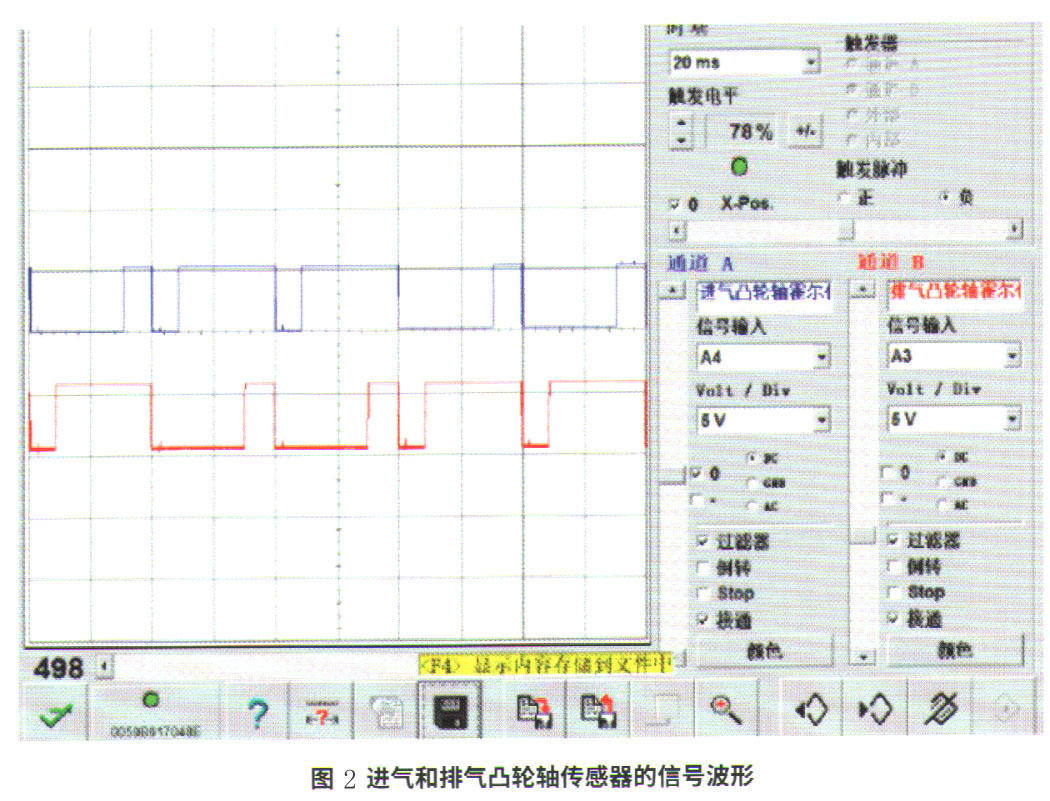

根据引导测试结果,将进气和排气凸轮轴传感器对调,但故障依旧,排除传感器故障的可能。在此基础上,测量进气和排气凸轮轴传感器的信号波形(图2),结果也未发现异常,确认凸轮轴传感器及其线路均正常。
按上述检查,思考进气
凸轮轴位置传感器及其线路均正常,为何实际值不正常呢?从凸轮轴位置调节原理可知:ME在评估
凸轮轴位置传感器信号后,还会促动凸轮轴位置调节阀,以推动调节器旋转,实现凸轮轴调节。将诊断思路延伸至电磁阀。
故障排除:与试驾车对调进气凸轮轴位置调节阀后试车,故障未再次出现。更换进气凸轮轴位置调节阀,故障彻底排除。
