奔驰S350L驻车制动故障灯常亮
来源:汽车维修与保养  作者:佚名  2022-05-18 10:20:57



    根据电控车辆稳定系统(ESP)和踏板角度传感器电路图(图4),拔下B37/1踏板角度传感器插头,未发现腐蚀等异常现象,用万用表测量测量B37/1踏板角度传感器2号针脚和1号针脚之间的电压,为12V(图5),正常,说明电控车辆稳定系统(ESP)给踏板角度传感器供电及搭铁正常,可排除电控车辆稳定系统电源存在故障的可能。用万用表测量B37/1踏板角度传感器3号针脚与N30/4电控车辆稳定系统(ES即33号针脚之间的电阻,小于1Ω,正常。用万用表测量N30/4电控车辆稳定系统(ESP)32号针脚与B37/1踏板角度传感器4号针脚之间的电阻,小于1Ω,正常。由此可见,电控车辆稳定系统(ESP)至踏板角度传感器(B37/1)之间的线路导通正常。

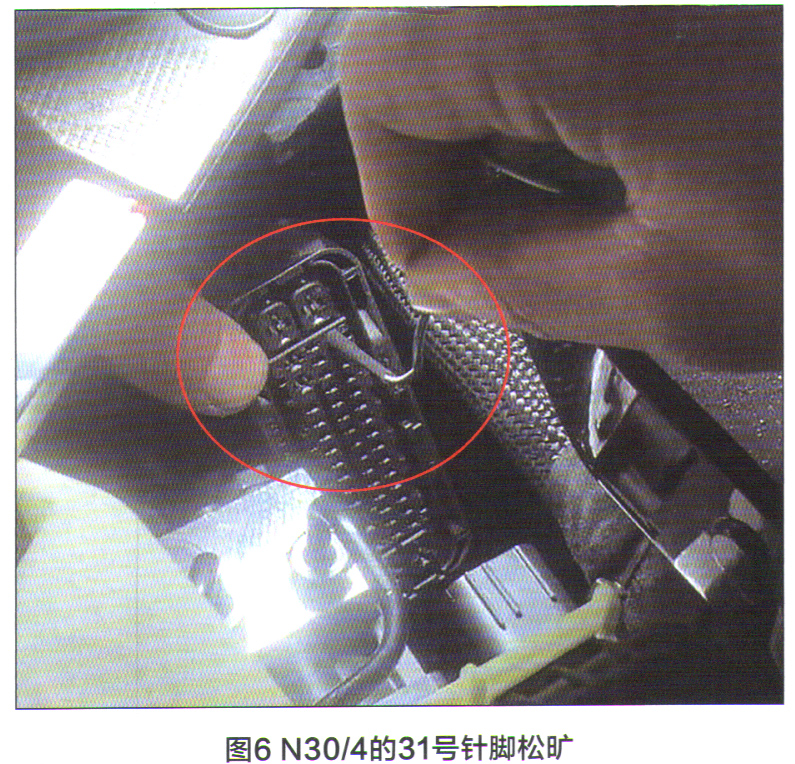

    由于在路试时车辆出现颠簸后驻车制动灯会点亮,测量线束电压时轻轻晃动电控车辆稳定系统(ESP)线束,发现线束电压偶尔会降低。原本打算分别在电控车辆稳定系统控制单元N30/4的31号针脚和34号针脚插入专用电脑插针(图6),以便测量其电阻,但就在笔者在31号针脚上插入占用电脑插针时发现该针脚存在松旷的情况,无需用力就可以轻松插入专用电脑插针。由此可见,N30/4电控车辆稳定系统的31号针脚不正常。对该针脚进行处理后,在颠簸路面上反复进行路试,仪表台上红色的驻车制动灯未再异常点亮,该车故障被彻底排除。

维修小结:
    本案例中,故障车驻车制动器灯偶发性点亮的主要原因,是电控车辆稳定系统(ESP)控制单元的31号针脚松旷,车辆经过颠簸或不平的路面时,该针脚出现了接触不良的情况,从而点亮仪表台上的驻车制动灯。据笔者分析,之所以会出现针脚松旷的情况,可能是压接插针时操作不规范所导致的,再加上线束间的距离非常的小,容易产生应力,久而久之可能会导致断裂。同行朋友们,如果遇到相同的故障现象或类似的故障码时,建议优先检查电控车辆稳定系统控制单元的相关针脚。发现针脚松旷时,可使用专用工具对插针进行夹紧,或者更换不正常的插针,以便快速排除故障。


上一页  [1] [2]

关键词:奔驰S350L
