奔驰C260轿车卫星定位不准
来源:汽车维修与保养  作者:佚名  2022-05-26 09:37:14

     一辆搭载M254915型1.5T发动机的2021年奔驰C260全新车,新车PDI检查时发现存有当前故障且无法删除,GPS定位不准确。

故障诊断:

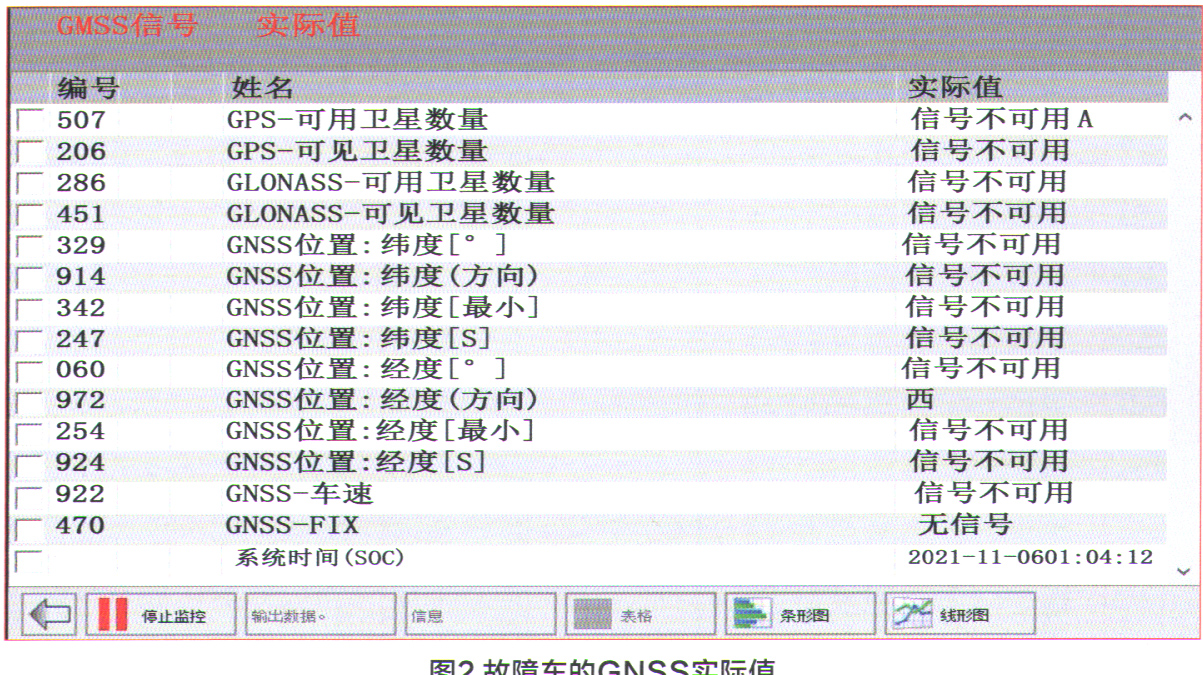

    在对车辆进行快速测试时,发现故障车的N11212“远程信息处理”通信模块中存在一个当前故障码(图1):B19B411一天线2存在功能故障,对地短路。查看 GNSS(Gloalal NavigationStaelite System全球导航卫星系统)的实际值(图2),发现大部分实际值为信号不可用,即使是车辆在室外,实际值依旧是信号不可用。

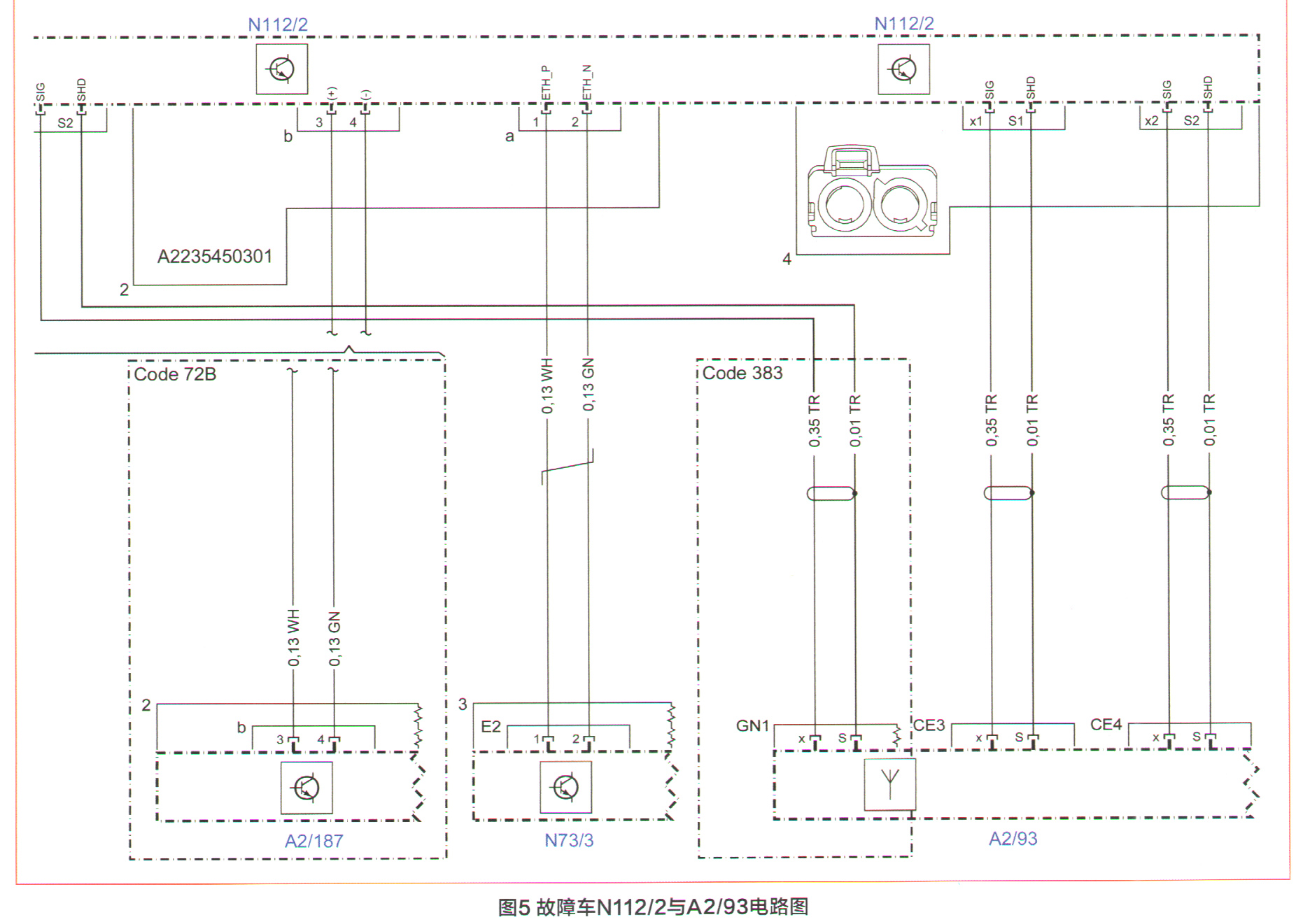

    对该故障码进行引导检测(图3),故障码引导检测提示检查N 112/2的插头4是否有损坏或接触不良。查阅WIS维修手册,A2/93车顶天线模块与N11212远程信息处理服务通信模块的安装位置如图4所示,N11212插头4的电路图如图5所示。检查N 11212插头4和CE3后没有发现任何损坏或者接触不良的情况。



[1] [2]  下一页
