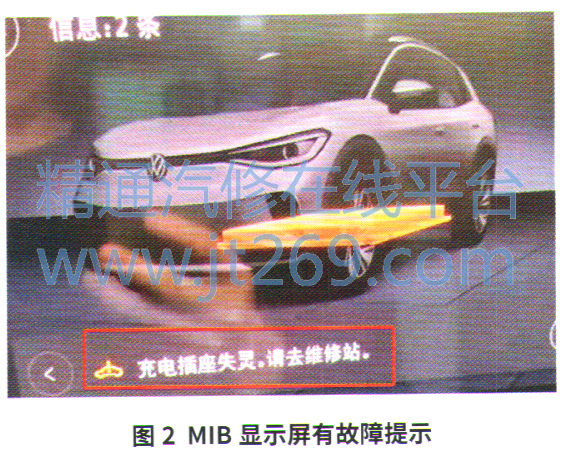

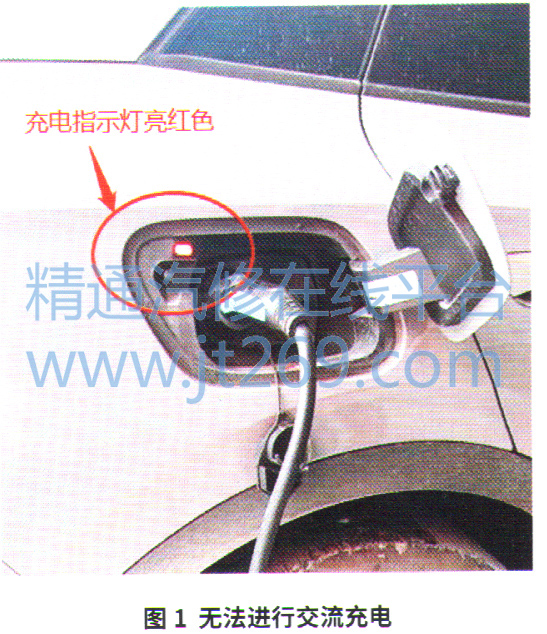

检查分析：维修人员接车后，使用车间的7kW交流充电墙盒给车辆充电，插上充电枪后，充电插座指示灯常亮红色，无法进行充电（图1）。同时，车内车载信息系统（MIB）显示屏上出现“充电插座失灵，请去维修站”的故障提示（图2）。使用直流充电桩给车辆充电，发现可以正常给车辆充电。因此，维修人员初步认定充电故障仅仅是在交流充电这一部分。



    用故障诊断仪检测，高电压蓄电池充电器内报故障码“P1C B000—AC温度传感器充电插座A电气故障，主动／静态”，且故障无法删除。根据车辆当前状态及故障码内容，初步判断故障原因可能有以下几点：①交流（AC）充电插座的温度传感器故障；②交流充电插座与高压蓄电池充电装置AM之间的线路故障；O AM内部故障。

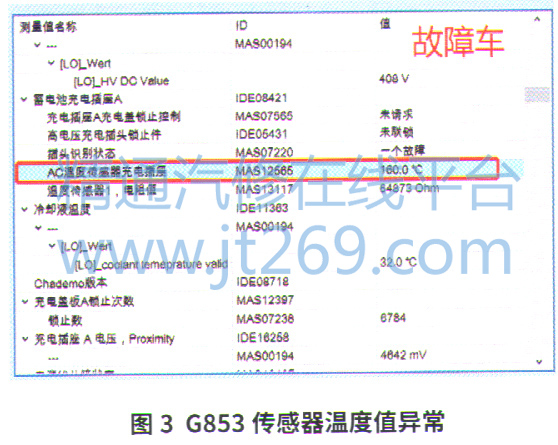

    按照诊断仪诊断程序的检测计划进行功能引导，读取到蓄电池充电插座的数据，显示AC充电插座温度传感器G853的数值为160.0℃额定值为－50～100℃（图3）。G853传感器的温度值明显不在正常范围内，且充电插座当前不存在高温，该温度值应该是一个故障错误值。维修人员判断该传感器出现故障的可能性比较大，决定先对其进行检查。在开始维修之前，由两位高压电（HVT）维修技师合作，对车辆执行高压电断电。

    放置好工具警示牌、警戒线护栏，断开高压系统保养插头TW并挂锁，装配高压测量模块VAS6558A。拔下SB熔丝盒里散热器风扇的熔丝，连接诊断仪，打开点火开关并换入P挡。启用SFD诊断保护之后，利用控制单元引导功能点选“实现高压断电”并执行，按照步骤提示把断电证明状态填入检测报告，例如仪表断电显示符号、TW插头的断开、各个高压电单元的测量值以及使用VAS6558A进行验证等操作信息。成功断电后，拔下高压蓄电池组和充电器的接插件。
