别克君越侧面探测系统不可用检修
来源:汽车维修技师  作者:佚名  2022-07-12 09:05:50

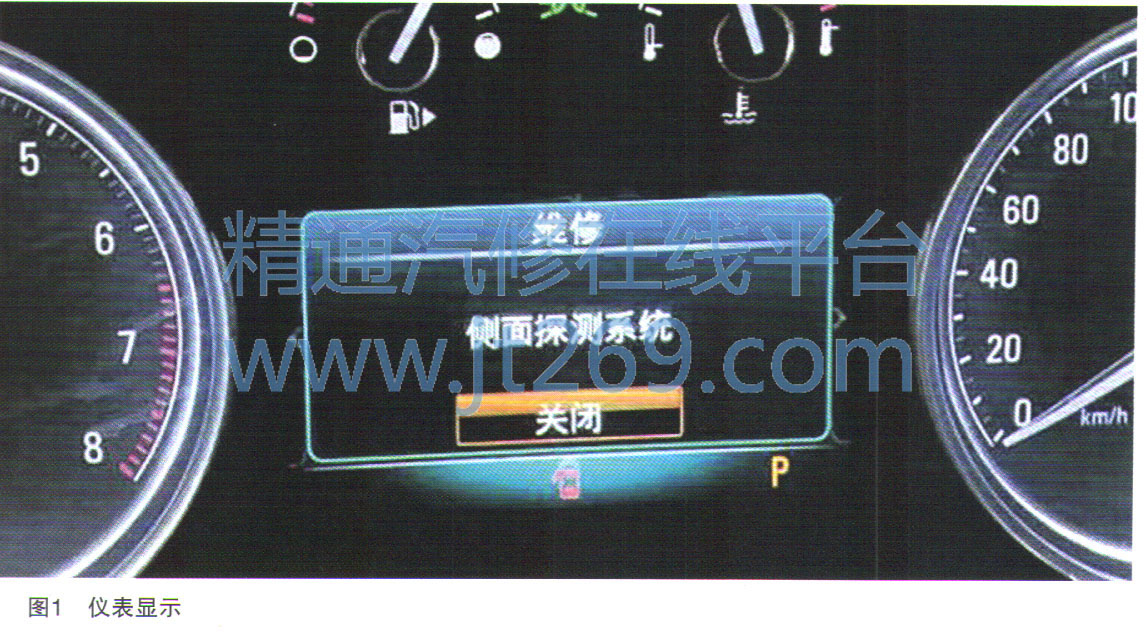

     一辆行驶里程约3.8万km的2018年别克君越轿车。该车仪表提示“维修侧面探测系统”(如图1所示),启动车辆后两侧外后视镜侧盲区系统指示灯不亮。

    故障诊断:询问客户故障发生时间、地点、现象、频次,客户反映最近一个多月车辆启动后仪表就提示“维修侧面探测系统”,其余一切正常。最近没有维修车辆,去年后部出过事故在店内进行的维修。
    启动车辆验证故障,仪表提示 “维修侧面探测系统”,两侧外后视镜侧盲区系统指示灯自检不亮,倒车雷达工作正常。
    将诊断仪(GDS)与车辆连接,读取车辆故障码,发现左侧/右侧物体检测控制模块没有通信。
    由于左侧/右侧物体检测控制模块均没有通信,优先检查系统供电保险丝(如图2所示),仪表板保险丝盒的F40DA保险丝电流为10A正常。
    查阅维修快讯、维修公告、TAC技术简报及TID检索等,均未发现类似故障的维修信息和解决方案。
    检测控制模块通信线路如图3所示的红色标记线路。
    B218L为主控模块,优先检查B218L的电源、搭铁以及至BCM的通信线。
    拆保险杠检查后部线束,没有发现明显与事故相关的异常问题。

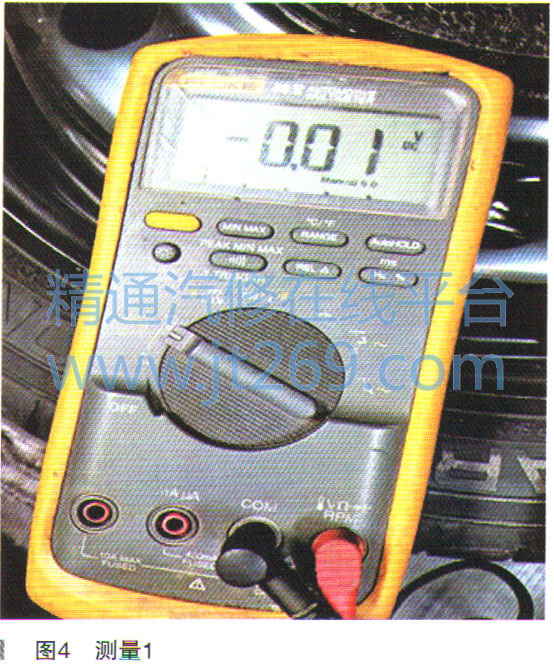

    测量左侧物体检测控制模块B218L-5电源端子与搭铁的电压为0.01V(如图4所示),异常。

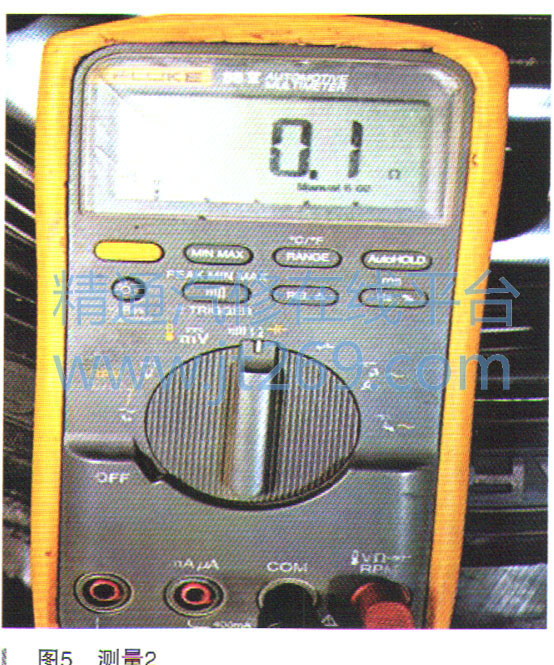

    测量左侧物体检测控制模块B218L-8搭铁端子与车身搭铁端对端电阻为0.1Ω(如图5所示),正常。
