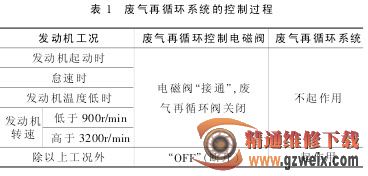

EGR 电磁阀由发动机电脑 ECU控制,其工作原理是:电脑 ECU 根据各传感器,如曲轴位置传感器、节气门位置传感器、冷却液温度传感器及点火开关、电源电压、发动机转速、进气歧管压力、车速信号,确定发动机目前处于哪种工况,以输出控制指令,给EGR电磁阀提供不同的脉冲电压,以控制其开闭时间,控制EGR阀真空气室上方的真空度,从而控制EGR 阀的开度来改变参与再循环的废气量。脉冲电压越大,则废气再循环控制电磁阀打开的时间越长,参与再循环的废气量越多,过量的废气参与再循环将会影响发动机的正常运行,明显降低发动机的性能。废气再循环系统的工作过程见表1。
阻断电磁阀与EGR阀之间的真空通道,故障依旧,由此判定,故障是由于EGR 阀关闭不严引起的。拆下EGR阀检测,如图2所示,用手动真空泵给 EGR 阀膜片上方施加约 15kPa 的真空度时,EGR 阀应能开启;不 施 加 真 空 度时,EGR 阀应能完全关闭,经检测,阀门漏气;分解EGR 阀检查,发现阀门和阀座上均有积碳,积碳导致阀门关闭不严而漏气。
清洁EGR 阀门和阀座上的积碳,并用研磨膏研磨阀门和阀座,经测试不漏气后,装复后试车,怠速运转平稳;-行驶中松开加速踏板,发动机不再熄火。此时再用V.A.G1551故障诊断仪检测,怠速转速为800r/min,且运转平稳,故障排除。
