一辆行驶里程约6万km的2008美款奥迪Q7 4.2。用户反映:该车
听收音机及CD时断断续续,进行软件重启后无效。
故障诊断:连接VAS5052进入19一网关及07一显示控制单元,仅有光纤间歇中断的故障码,其余系统未见异常。

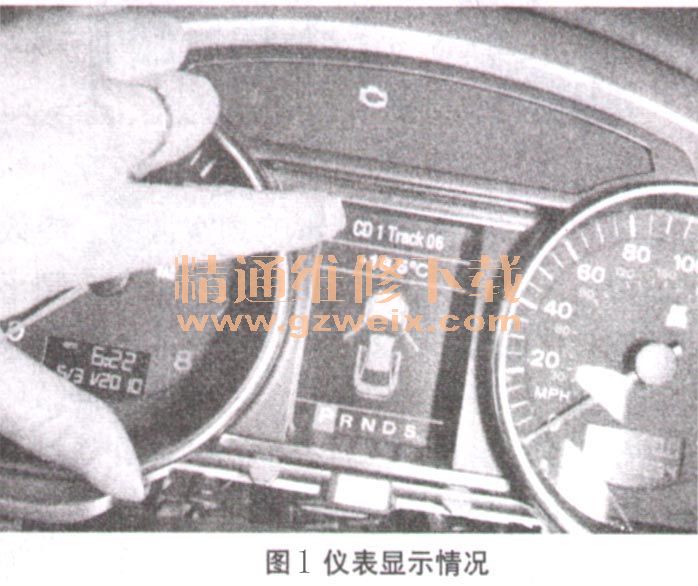

认真观察发现,仪表的多功能显示器在声音中断时显示的曲目同时消失,如图1所示。
需要强调的是,奥迪自2005年从A6L开始,多媒体系统用光纤当媒介,即MOST系统,进行音频视频信号的传输,优点是简化结构,增强功能和强化效果,系统结构如图2所示。这就为我们增添了新的维修课题,多媒体出现故障时该如何诊断呢?希望该案例的检修对读者有一定的启示,进而举一反三,全面理解MOST的结构与检修。

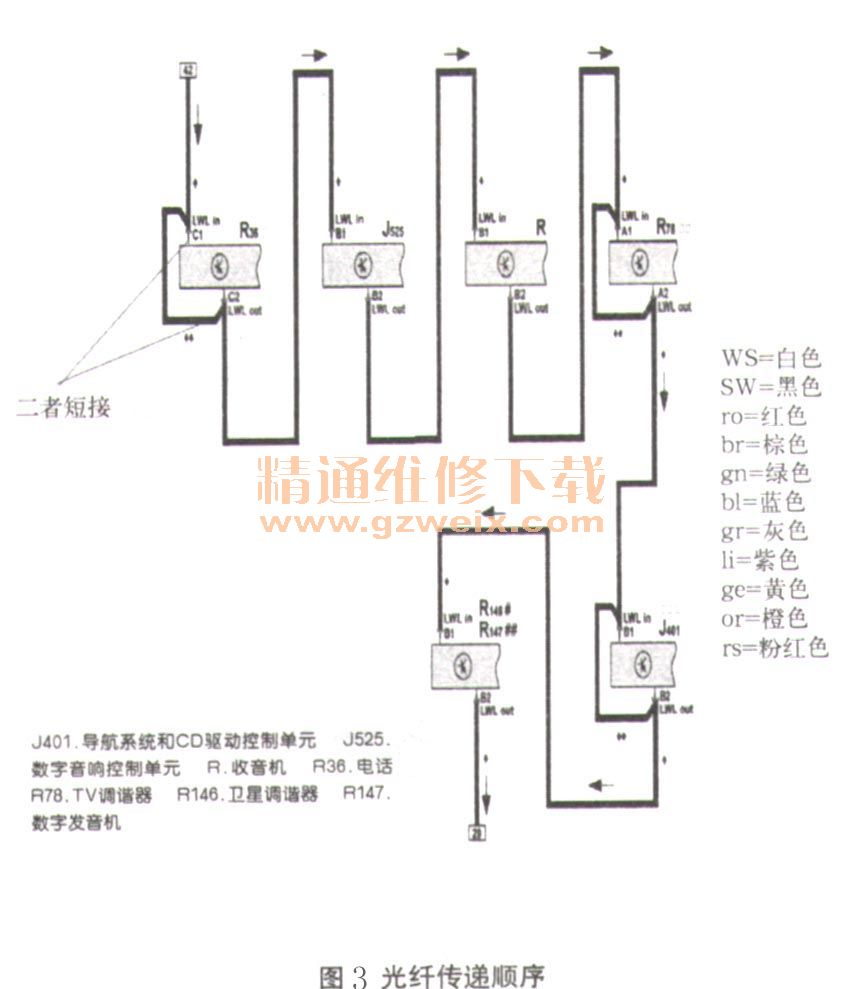

进入19一网关系统,选择环路诊断功能,选择衰减3DB的方式进行,约5min后,所有的多媒体系统状态都是OK。这就奇怪了,难道是某个控制单元间歇性光纤断路?打开ELSAWIN,该车的光纤传递顺序如图3所示。
本着由简到繁,由里到外的原则,用光纤短路环进行光纤短路替换实验,一番周折后,发现当将电话控制单元的光纤短接后(如图4所示),故障消失,多媒体系统恢复正常。
更换电话控制单元后故障排除。
