一辆2008年产一汽-大众奥迪A6L轿车,该车搭载2.4L发动机和01T型链传动无级变速器(CVT)。据用户介绍,该车因前进挡起步及低速范围加速时严重耸车而报修,特别是反复松开再踩下加速踏板时耸车特别明显。有时车辆无法加速,同时仪表挡位指示灯一片全红,此时耸车现象加剧。据客户反映,这种耸车现象很早就有了,因为早期故障不明显,只是给变速器换油保养,情况有所好转。

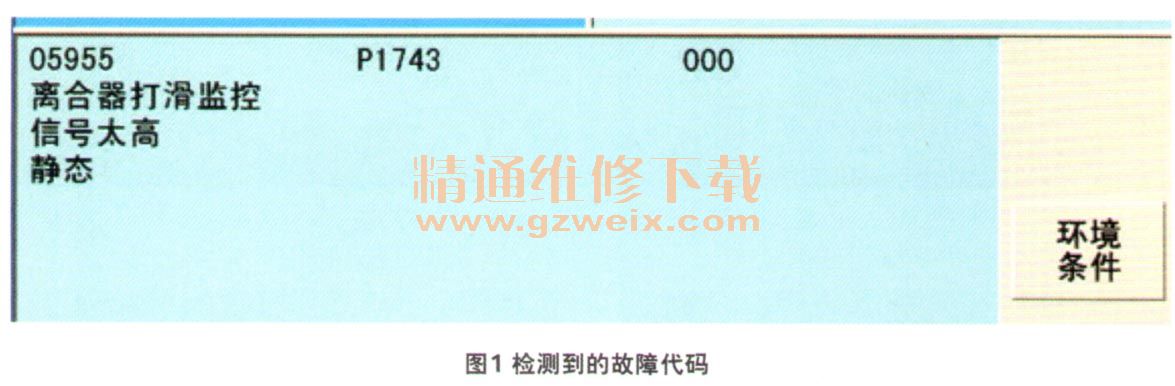

检查分析:维修人员首先连接故障诊断仪检测变速器控制系统,查询到一个故障码“05955/P1743 000—离合器打滑监控信号太高,静态”。该故障码可以删除,删除后维修人员试车,发现前进挡起步时,如果轻踩加速踏板时,耸车现象比较轻微,如果加速踏板踩的幅度大一些,耸车现象则极其明显,而且车速在40 km/h以下时,反复松加速踏板都会出现严重的耸车现象。一旦急加速时,不仅会出现连续的严重耸车,同时变速器故障灯会点亮。
在试车过程中,维修人员连接故障诊断仪监测,发现当耸车现象出现时,变速器控制系统第7组动态数据流中,离合器的数据信息不断地在“AS”和“SY”之间的转换,这充分说明故障现象的生成是离合器打滑引起的。

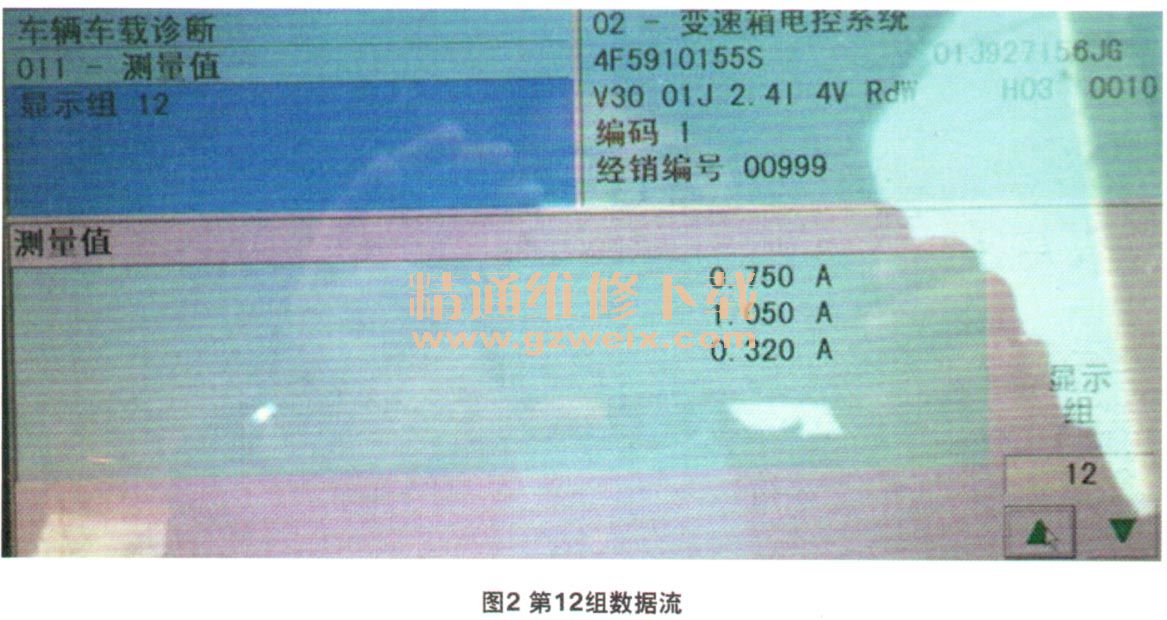

为了验证故障现象生成的原因是在液压系统还是离合器本身,维修人员回厂后决定通过动态数据进行判断。连接故障诊断仪,删除故障码后直接查看变速器的第12组数据流。该数据流中第1项与第2项数据的差值,可以直接判断出离合器的好坏。结果发现,从来没见过第2项数值像这辆车那么大,第1项和第2项数据差值肯定是负值(图2),这充分说明前进挡离合器早已经达到修理或更换的条件了。
既然是前进挡离合器出现问题,维修人员将变速器拆下解体检查,发现变速器润滑油无论从颜色还是气味上(图3),都能说明离合器已经有烧蚀情况。分解离合器后检查发现,离合器活塞和第一张摩擦片之间距离非常大(图4),说明离合器间隙过大;拆解离合器后发现,摩擦片已经严重烧损(图5)。
