一辆搭载2.4L发动机和01T型链传动无级变速器的2008年一汽大众奥迪A6L轿车。该车为一家综合修理厂接修,后来判断为变速器机械故障,将变速器拆下后送至一家变速器专修厂解体维修。
检查分析:变速器专修厂维修人员将变速器彻底解体后,发现整个链传动部分严重磨损,前进挡离合器间隙稍微大一些,同时阀体内的滑阀也有轻微磨损。在这种情况下,只能大修变速器孔
专修厂在大修变速器过程中,更换了主动链轮轴总成、从动链轮缸、从动链轮面板、全新链条、再制造阀体、前进挡和倒挡摩擦片各一套、修理包以及内外滤清器等。链传动部分除链条外均为旧件。大修组装完毕后,专修厂将变速器交付给综合修理厂。

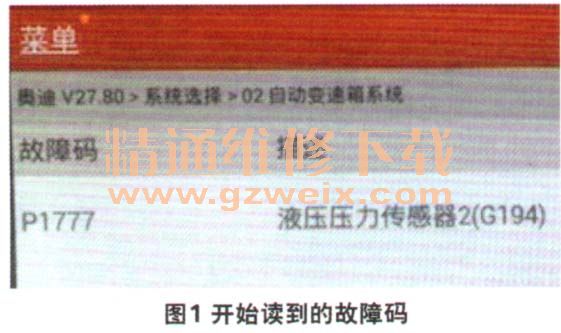

随后综合修理厂维修人员反馈说,变速器大修前车辆还能行驶,可是现在前进挡和倒挡均没有动力输出,车辆已经无法行驶。而且,变速器故障灯点亮,检测到1个故障码:P1777----液压压力传感器2(G194),如图1所示。
专修厂维修人员在跟对方确认变速器油加注量没有问题后,怀疑有可能是更换的再制造阀体有问题(注:国内很多再制造部件其实就是简单地进行修理,质量很难把控)。再次给对方快递过去一块阀体,可是对方换完阀体后车辆还是不能行驶。出于用户的抱怨以及问题的复杂性,专修厂的维修人员决定带着相关配件前往现场处理。
到达现场后,专修厂技术人员先对车辆换挡拉索、传动半轴以及变速器油量等进行了检查,确定没有问题情况下,连接故障诊断仪进行电控系统动态检测。因为故障灯一直在亮着,所以首先得到的就是故障码“P1777----压力传感器2(G194)”,不过故障码可以删除。但换到动力挡后,仪表板上的故障灯再次点亮,依然检测到P1777故障码,而且只要有这个故障码,车辆就不能行驶。
值得思考的是,前进挡和倒挡都不能行驶,是主动问题还是被动问题。主动问题是变速器控制单元接收到错误信息后,启动了“安全切断”模式,导致车辆不能行驶;被动问题则是,变速器控制单元发出行驶指令后,执行元件无法完成动力传递能力。

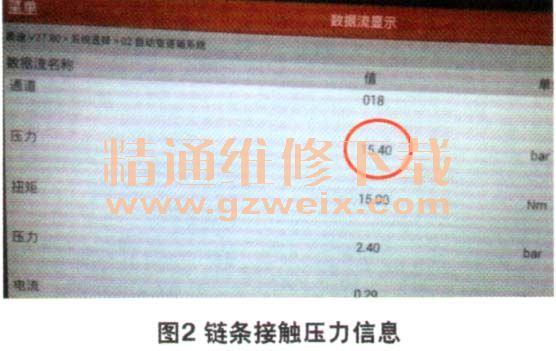

观察相关数据流时发现,第18组数据中链条夹紧力(接触压力)信息偏大(图2),而其他信息基本正常。因为这一压力信息就是压力传感器G194计算得来的,一旦压力超出极限值,那么变速器控制单元就会设置P1777故障码,同时通过安全阀执行了“安全切断”功能,因此导致车辆不能行驶。
