奥迪A8轿车事故后无法启动故障检修
来源:汽车维修技师  作者:佚名  2020-06-02 07:41:11

    保险丝的供电范围:散热器风扇控制器J293、散热器风扇控制器2-J671、燃油泵继电器J17。

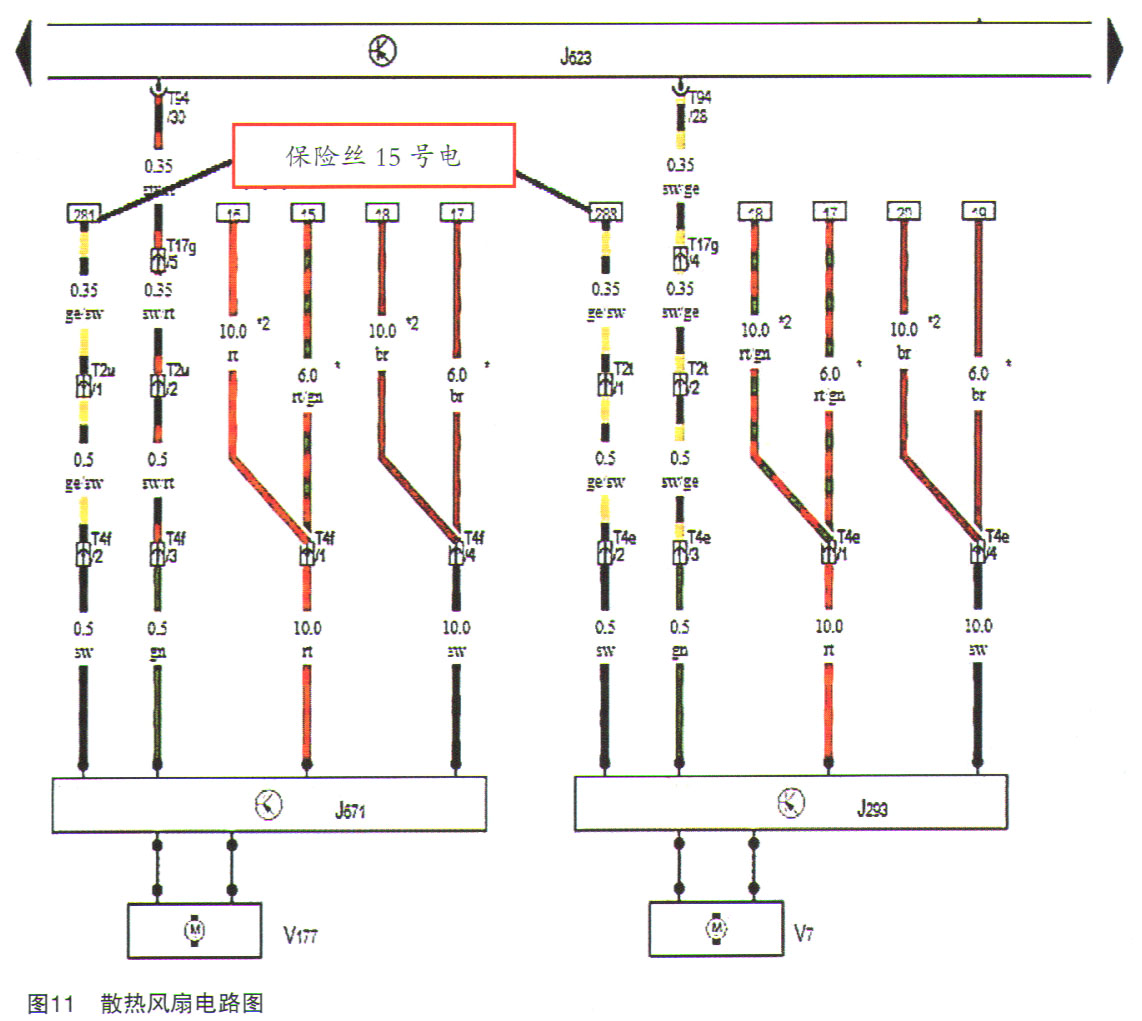

    W12发动机散热风扇电路图及其控制如图11所示。

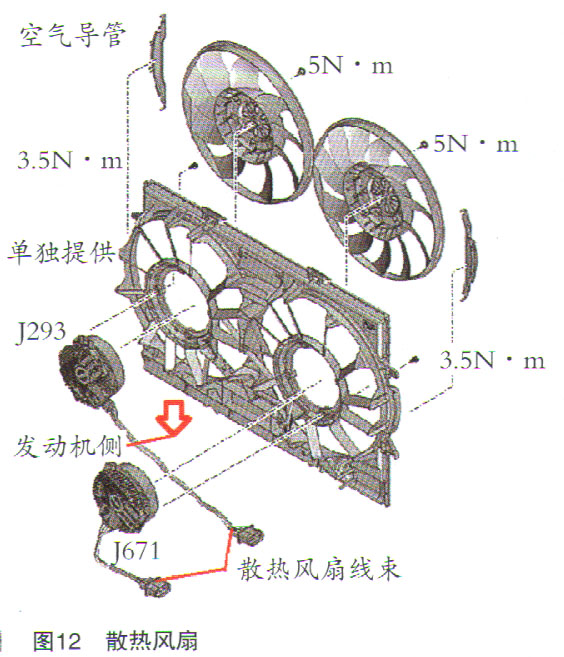

    经过分析间题的根源,是由于事故时车前方受到碰撞,导致散热风扇线束碰到曲轴皮带轮,进而磨破线皮导致短路,烧坏了5号保险丝。散热风扇结构如图12所示。
    故障总结:奥迪车当中并没有设计断油开关,但是在此案例中,散热风扇的保险丝设计较为巧妙,一旦前部受到较大撞击,前部部件开始后移并开始吸能变形,当触及发动机时,正好位于曲轴皮带轮正前方,于是造成短路,烧毁保险,发动机断油且散热风扇断电,降低风险和止损。
    经过这个案例维修,由断油查起,辐射到燃油泵供电排查,最后理解了设计理念,可以说故障小,收获大,同时该车的燃油箱及燃油泵结构较为复杂。
    至此,故障圆满排除,试车后一切正常,顺利交车。
