一辆行驶里程约12.3万km、配置CJT 3.0T发动机的2012年奥迪Q7。客户反映:该车行李箱盖可以电动打开,但不能电动关闭。维修人员接车后验证故障确如客户所述。用遥控钥匙上的按键、行李箱盖上的关闭按键E406、左前门处行李箱盖的按键E233都无法电动关闭行李箱盖。用机械方法关闭行李箱盖后,无论按哪个开关,行李箱盖均可电动打开,机械关闭时下部锁没有拉紧动作(没有自吸)。
故障诊断:使用诊断仪进行检测,电动行李箱盖控制单元内没有故障码,其他控制单元内也没有与行李箱盖相关的故障码。使用诊断仪对行李箱盖进行驱动,行李箱盖可以电动打开和关闭,但下部锁没有拉紧动作。

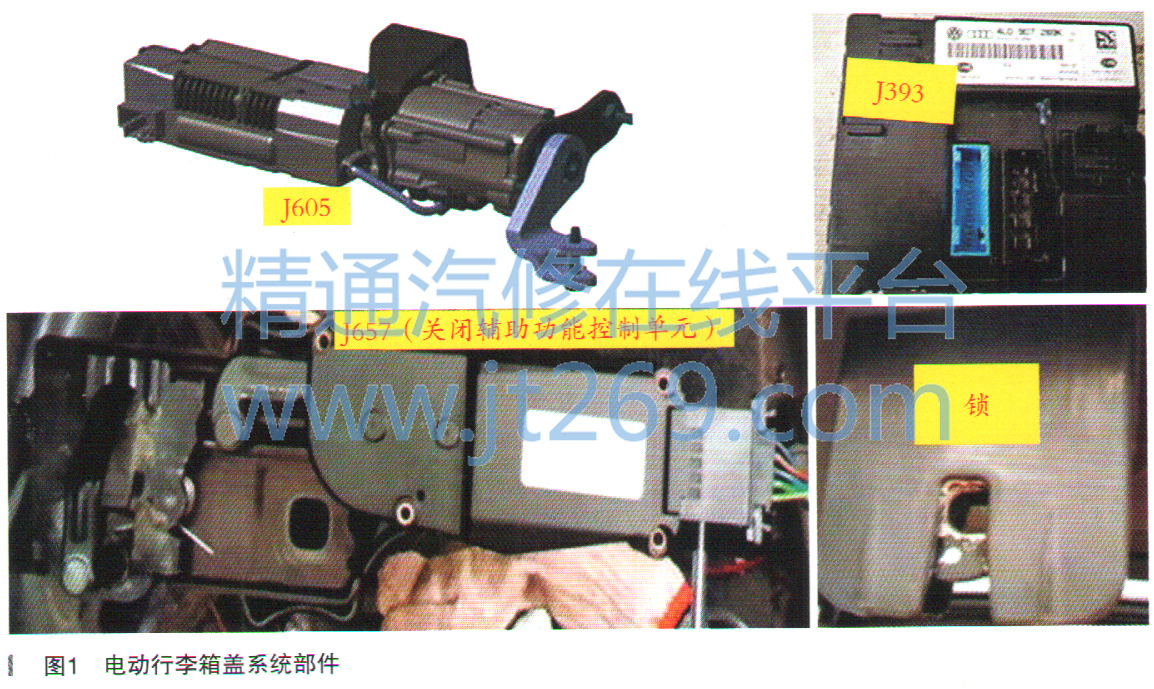

首先了解电动行李箱盖系统的组成,电动行李箱盖系统部件(如图1所示):①行李箱盖控制单元J605;②行李箱盖控制单元2 J756;③关闭辅助功能控制单元J657(下部锁);④舒适/便捷系统的中央控制单元J393;⑤行李箱盖锁(上部锁);⑥其他开关等。
无法电动关闭行李箱盖的因素:①车速超过3km/h;②挂车识别控制单元J345发出“识别到挂车”信号;③J605与J393的CAN通信故障;④当行李箱盖打开时,行李箱下部锁未向J393发送正确反馈信息;⑤运输模式开启。经检查分析,故障原因①②③和⑤已排除。

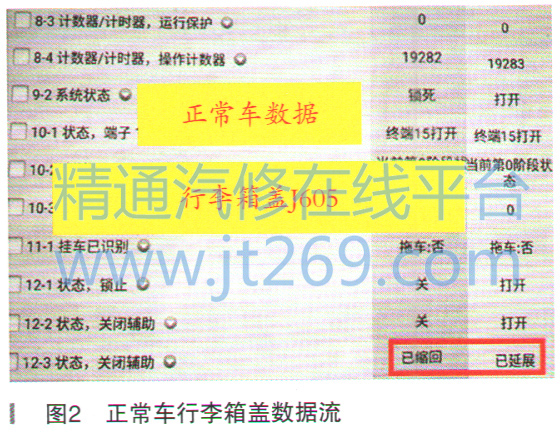

读取控制单元J605地址码6D测量值,在第12组的第1区显示值是上部锁状态。行李箱盖解锁后,显示 “打开”,行李箱盖闭锁后显示状态为“关闭”,说明行李箱盖锁正常。在第12组的第3区显示值是关闭辅助装置状态。正常情况下行李盖打开且关闭辅助装置(下部锁门)升高时,此处必须显示“已延展”;行李箱盖关闭时,显示的状态必须变为“已缩回”,正常数据如图2所示。此车的
数据流如图3所示,行李箱盖打开且关闭辅助装置升高时,在第12组的第3区显示值是“缩回”状态,不正常,此处应该显示“已延展”,说明关闭辅助装置存在故障,需要检查关闭辅助装置。
检查关闭辅助功能控制单元J657。打开行李箱盖,对J657进行初步的检测,检查相关插头、线束,安装良好,无损坏现象,接头针脚无退缩、弯曲。
J657包括下列部件:①F332(关闭辅助功能限位开关),行李箱已开锁;② F333(关闭辅助功能限位开关),行李箱已上锁;③V120(后盖上锁电机)。F332和F333是一个组合型开关,锁门在上面或下面时触点就会分开或闭合,为了确保锁门位置信号准确无误地传递给J393,并且为了监测开关自身状态,所以开关采用了冗余的设计,J393通过监测线路上的电压变化来确认锁门的位置。F333闭合F332打开时代表“行李箱已上锁”(锁门位于下部),F332闭合F333打开时代表“行李箱已开锁”(锁门位于上部)。
