分析福特F150型汽车废气再循环控制电磁阀波形
来源:本站整理  作者:佚名  2012-12-13 15:48:22


6.波形分析

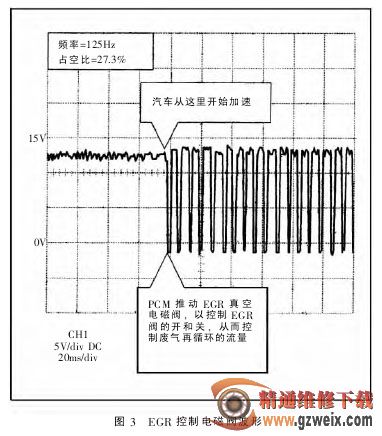

EGR 控制电磁阀波形如图 3 所示。由图3可知,发动机达到废气再循环工作的条件,PCM即开始用变化的脉宽调制信号推动真空电磁阀,特别是在加速时,对废气再循环系统的要求将更高。在怠速和减速时(此时不需要废气再循环),控制信号切断,真空电磁阀关闭。在任何时候,只要条件符合,上述过程随时都可能发生。



当出现故障时,波形尖峰高度降低(注意:判定性尺度偏差也会使波形尖峰降低),说明废气再循环真空电磁阀线圈短路。如果完全没有控制信号,则说明PCM有故障,也可能是PCM的废气再循环控制条件没有得到满足,或者是连接线、插头等有问题。



7.结束语

大多数汽车都是在行驶或加速过程中才能进入废气再循环控制,否则PCM就不会给废气再循环真空电磁阀信号。利用波形分析,方便快捷,明确问题症结,可以提高故障判断的效率。

上一页  [1] [2] [3]
