一辆行驶里程仅有20 km的福特福克斯C346 1.6 L AT新轿车。用户反映：该车加燃油后燃油指示灯点亮续航里程显示为0。
    故障诊断：该车是客户刚刚提走的新车，因为燃油箱里没有多少燃油，于是开到加油站加了200元的燃油，此时燃油指示灯熄灭，续航里程为398 km，客户把车开出加油站大约200 m后，燃油指示灯点亮，续航里程变为0 km（图1），仪表其他显示都正常。根据故障现象分析，造成此故障的可能原因有：IC（仪表）故障；油量传感器故障；燃油油位相关线路故障。

    接车后．连接故障检测仪．调得的故障代码如图2所示。

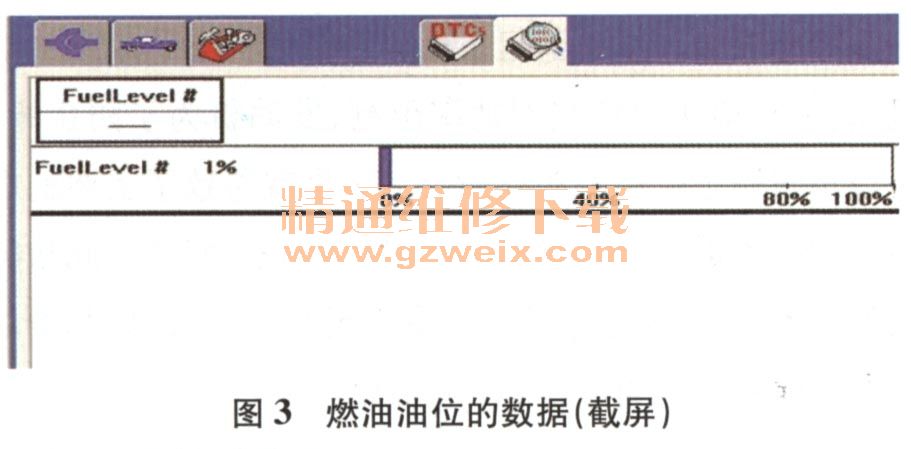

    新福克斯车油量传感器信号传递的路径为：油量传感器直接把信号传递给BCM，再通过MS-CAN传递给IC，由IC显示油量。但是读取BCM数据流时；发现没有关于燃油油位的数据，查看IC数据发现有燃油油位的数据（图3）。

    于是先做仪表自检。按转向盘左侧中间的OK键再接通点火开关自测，仪表正常；考虑到油量传感器可能存在发卡现象，举升车辆敲击燃油箱的燃油泵部位，故障依旧。根据电路图413-01-2（图4）查看油量传感器到BCM中间没有连接器，油量传感器的信号通过连接器C2AM02-B的端子29和端子53传递给BCM。
    拔下BCM的连接器仔细检查与连接器C2AM02-B相连的端子29和端子53。在端子29和端子53里放上大头针用万用表测量其电阻，为240Ω，说明连接器C2AM02 -B到油量传感器的线路正常，在放大头针时发现端子53内大头针放得很深，于是挑下固定器发现端子53的针脚退出很多，无法与BCM接触，导致信号没有传递给BCM。仔细检查该端子及导线，发现该导线绷得非常紧，导致导线把针脚拽了出来，针脚的限位卡子也断了，轻轻一拉整个针脚就出来了，从而导致了该车故障的发生。

    故障排除：由于车主着急用车，在征得车主同意的情况下采用了修复的方法，用铜丝把该针脚塞紧再用胶水粘紧，达到用力无法拉出的效果后装复，清除故障代码后试车，故障排除。
