蒙迪欧致胜2.3AT发动机无法启动
来源:本站收集  作者:佚名  2014-07-01 09:53:46

    一辆行驶里程仅有30 km的福特蒙迪欧致胜新车。该车在启动发动机时,启动机无反应。

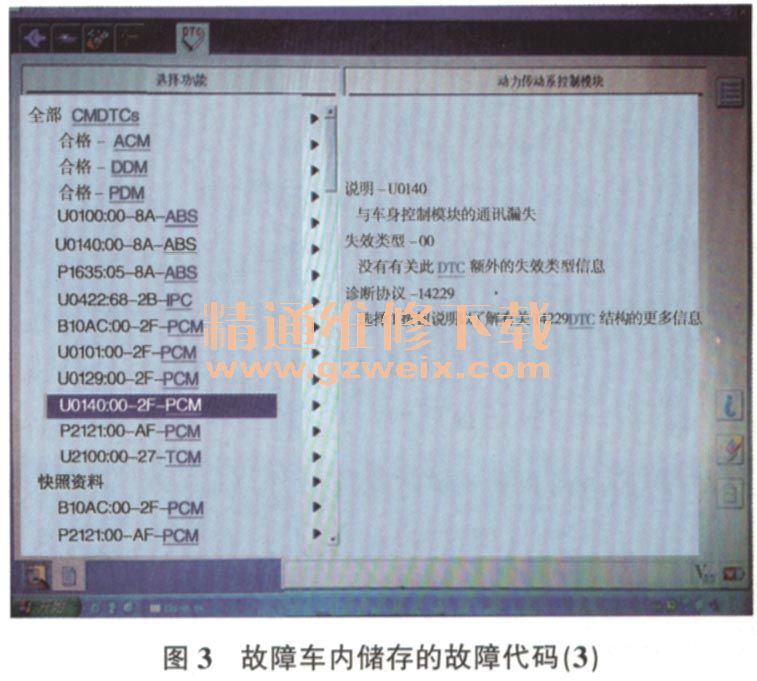

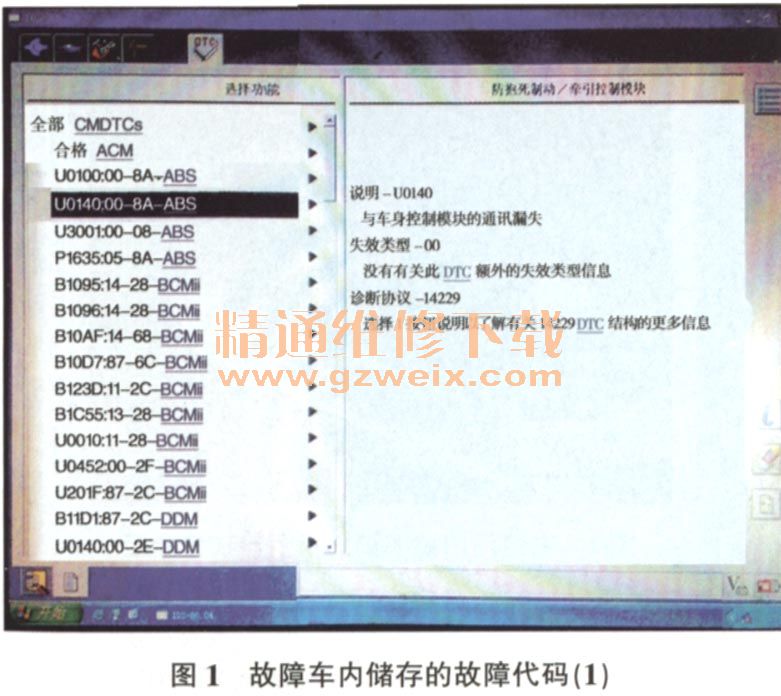

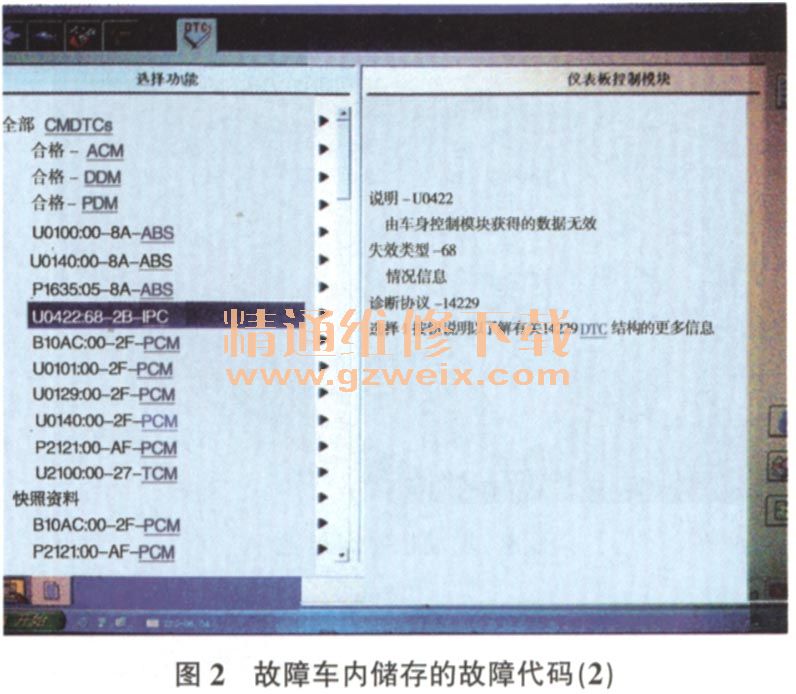

    接车后:首先验证故障现象,上述故障确实存在。因该车为商品车,所以在检查的过程中本着尽量不拆卸的原则进行。用IDS检测,调得的故障代码如图1、图2和图3所示。

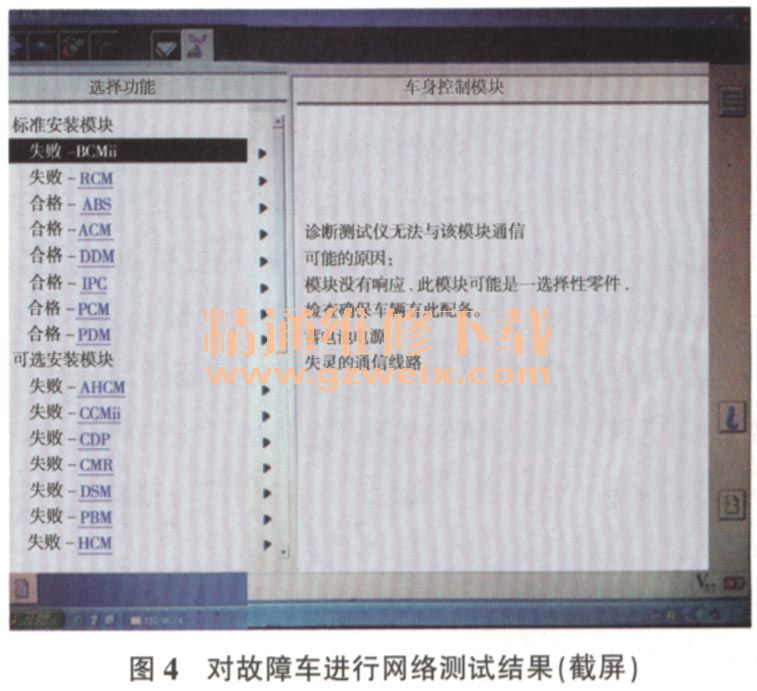

    通过调得的故障代码分析,很多控制模块都显示与车身控制模块(GEM)通讯失败,说明GEM可能有问题。用IDS对该车做网络测试,IDS显示GEM和RCM网络测试失败(图4)。

    测量HS-CAN网络电阻,正常;测量网络电压,CAN+为2.6 V, CAN-为2.3 V,正常,网路故障基本可以排除。抛开RCM网络测试失败的原因,从GEM入手检查。根据电路图测量GEM的供电电压,正常,而且供电端子无虚电的现象。准备在电路图上查找GEM搭铁点时发现,2011版的电路图很难找出搭铁点,于是根据2007版的电路图进行查找,发现其搭铁点(G1032-B)在右前照灯下方的纵梁前端。检查发现该搭铁点已经松脱(图5)。

    排除方法:紧固松脱的GEM搭铁点。

关键词:蒙迪欧 无法启动
