一辆行驶里程约2.8万km、车型代号CD345的福特蒙迪欧致胜2.0T轿车。该车在行驶过程中偶尔会出现发动机自动熄火的故障,且故障频率越来越高,最后发动机彻底无法启动着机。
故障诊断:首先对火花塞进行跳火试验,4个火花塞均正常跳火;接着对燃油供给系进行检查,接通点火开关,没有听到燃油泵工作的声音(正常情况下,接通点火开关时,燃油泵应预工作约3 s,以提前建立燃油压力),异常;拆下低压侧燃油压力传感器,启动发动机,没有燃油从供油管中流出。诊断至此,怀疑低压燃油供给系统有故障。
进一步检查发现,该车燃油泵、燃油泵控制模块及低压侧燃油压力传感器均是才更换的。与车主沟通得知,该车因发动机偶尔自动熄火的故障已维修过多次,相关元件也进行了更换,但故障仍未排除。既然相关元件是才更换的,暂时排除相关元件存在故障的可能,怀疑相关线路有故障。

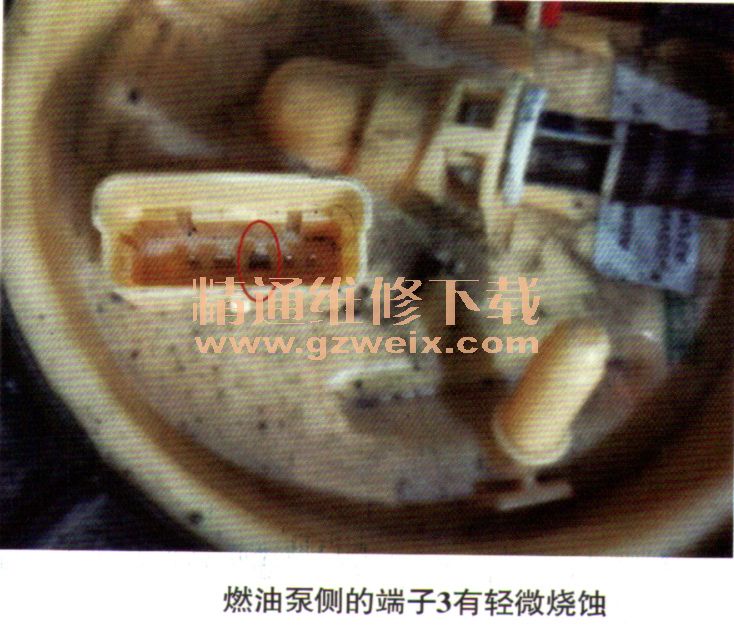

仔细检查燃油泵及燃油泵控制模块的线路,发现燃油泵侧的端子3有轻微烧蚀(如图);检查燃油泵导线连接器,发现其端子3松动。查看维修资料,得知烧蚀的端子为燃油泵搭铁端子,由此推断燃油泵导线连接器端子3松动,导致发动机偶尔自动熄火,在长时间接触不良的情况下,燃油泵搭铁端子烧蚀,使燃油泵不工作,以致发动机无法启动。
排除方法:重新调整燃油泵导线连接器端子3并处理烧蚀的端子。
