福特锐界SUV尾门有时自动打开
来源:本站收集  作者:佚名  2017-07-20 06:03:27

    一辆行驶里程约4万km、搭载EcoBoost 2.0T涡轮增压发动机和自动变速器的福特锐界。该车因尾门有时自动开启而进厂检修。
    故障诊断:接车后试车验证故障现象,故障现象确实存在。锁车后,两侧转向灯同时闪烁,喇叭响起,尾门自动打开。经询问客户得知,该故障为偶发故障,此前也曾因为此故障而进厂检修过,但故障仍未能排除。
    检查驾驶人侧电动尾门开关,能够正常控制尾门开启或关闭;检查车辆后部的电动尾门开关,也能够正常控制尾门开启或关闭;维修人员又试着用遥控钥匙控制尾门开启和关闭,也正常。根据上述检查结果,初步判断故障原因可能有BCM故障、尾门模块(RGTM)故障、尾门压力传感器故障、尾门门锁电动机故障、相关线路故障等。

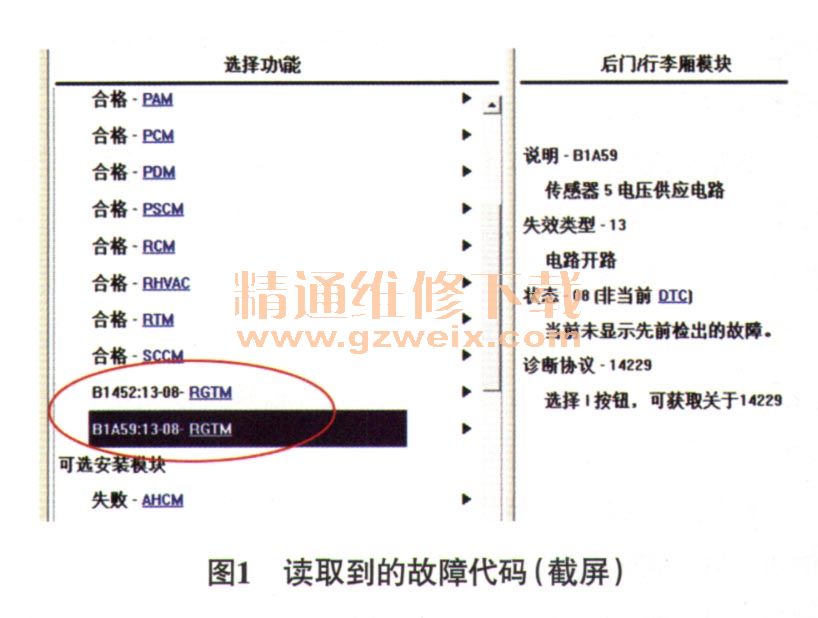

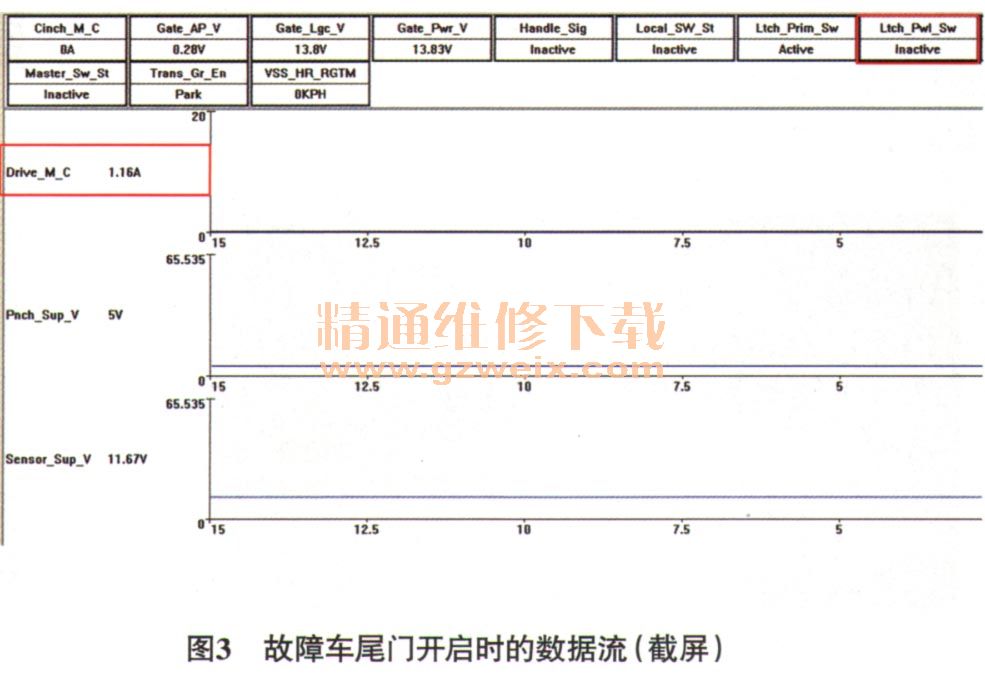

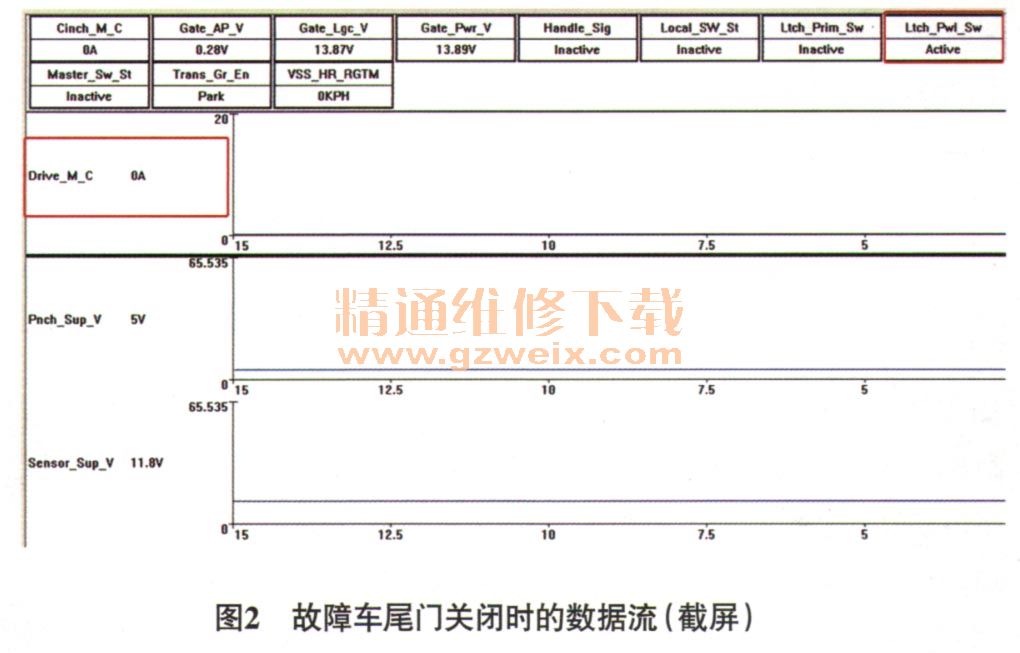

    连接故障检测仪,调取故障代码,读取到的故障代码为:“B1452:13-08-RGTM(尾门/举升门/后备箱/行李箱锁门释放作动器)”“B1A59:13-08-RGTM(传感器5电压供应电路)”,失效类型均为“电路开路”(图1)。查阅故障车的数据流,尾门关闭时的电流数据为0A(图2);尾门开启时的电流数据为1.16 A(图3)。与正常车的数据流进行对比,未见异常。对RGTM进行网络测试,RGTM能够正常响应。分析故障代码可知,故障代码的失效类型均为“电路开路”,于是根据故障代码的提示,决定重点对线路进行排查。

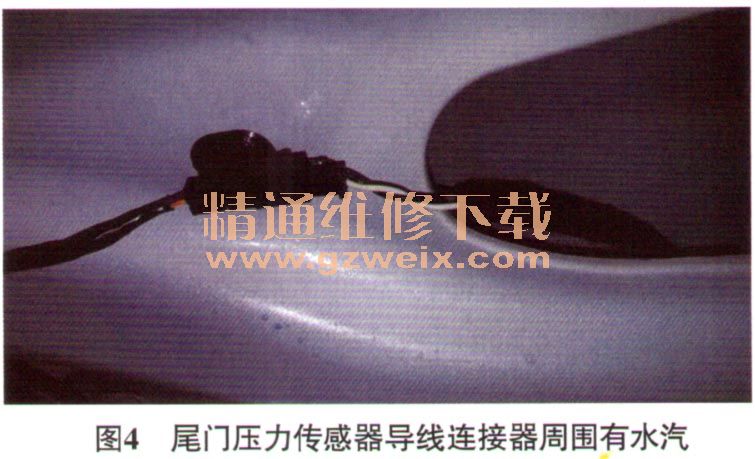

    在拆除尾门饰板,准备检查线路时,发现右侧尾门压力传感器的导线连接器周围有很多水汽(图4)。断开右侧尾门压力传感器的导线连接器检查,发现导线连接器内果然有水迹,怀疑故障就是由此产生的。于是将导线连接器内部的水汽吹干,并对导线连接器进行处理后试车,发现故障依旧。据此,怀疑是线路进水短路导致了相关传感器或模块损坏。为确保找准故障点,维修人员根据电路图,仔细对故障车的线路进行排查,确认线路无问题后,找来试乘试驾车调换RGTM模块,试车,故障排除。

[1] [2]  下一页
