来源:汽车维修与保养 作者:佚名 2022-09-04 08:19:06

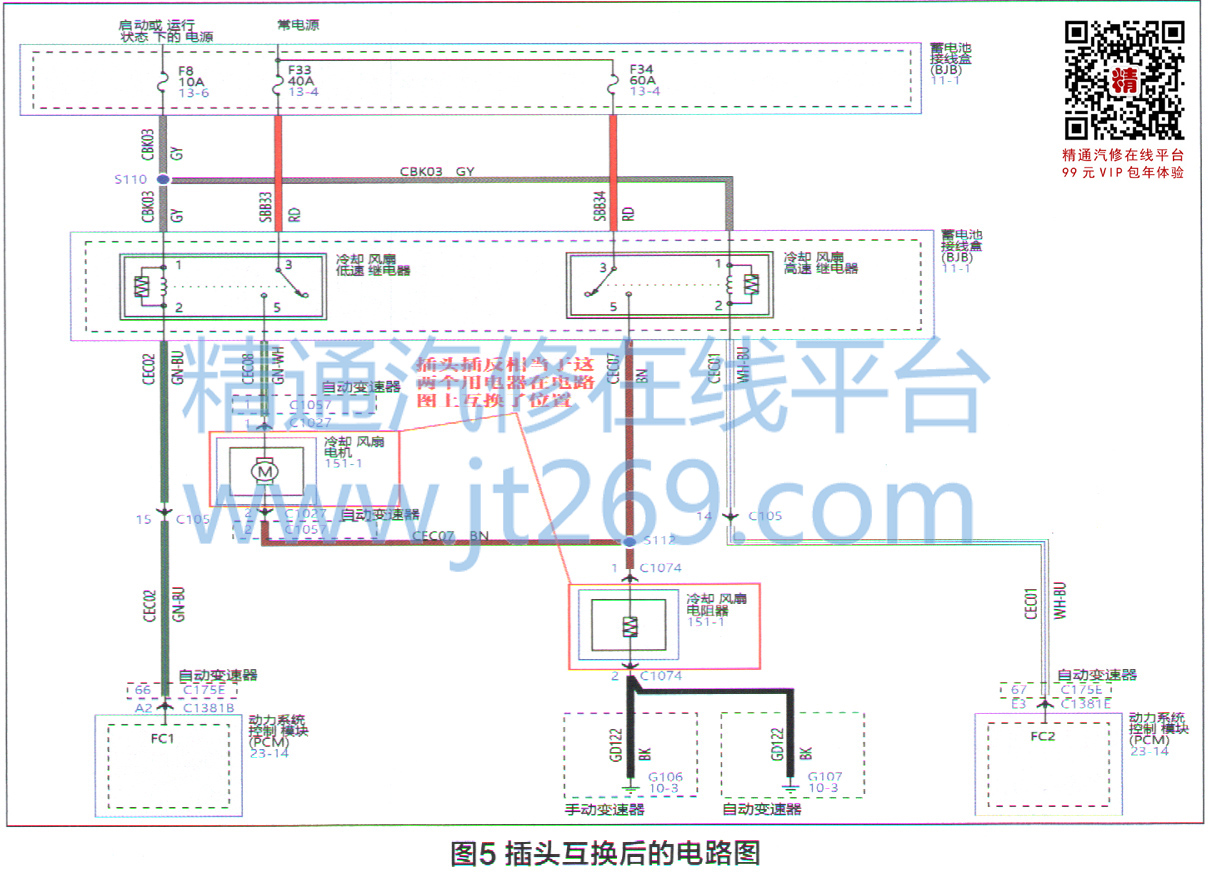

维修至此,该车的故障原因已经水落石出,是冷却风扇电阻器和冷却风扇电机的插头安装位置颠倒了。根据图5所示分析,在插头位置颠倒的情况下,风扇低速运行时不受影响,但是,一旦冷却风扇进入高速运转状态,从冷却风扇高速继电器输出的电流就直接经过冷却风扇电阻器接地,电阻器很快就会被熔断。
更换新的冷却风扇电阻器,并正确安装冷却风扇电机和电阻器插头后,该车故障被彻底排除。
维修小结:
回顾本案例,故障车的故障原因其实很简单,但却整整困扰了这家修理厂三天,笔者根据电路图进行分析后,短短1 min就找到了故障的症结所在。这主要得益于笔者事先查阅了系统电路图,并系统掌握了系统的结构及控制逻辑。电路图相当于我们开车时用到的导航地图,可以为我们的维修指明方向。修车不查电路图,就相当于开车不用导航,能否准确找到故障原因全靠运气。
交车时,在与车主沟通过程中了解到,该车故障现象发生在更换冷却风扇罩之后,因此可以推测,在更换冷却风扇罩的作业过程中,维修人员同时拔掉了冷却风扇电机和电阻器的这两个插头,但由于主机厂在设计这个线路时,并没有采用 “防呆设计”,再加上这两个插头的安装位置又非常近,使得维修人员将这两个插头安装颠倒了,从而引发电阻器熔断。
维修完毕后,笔者又对相关技术参数进行了测量。冷却风扇电阻器的电阻为0.5Ω,冷却风扇电机的电阻为0.4Ω,冷却风扇低速运转时电阻器的电流为17.82A,高速运转时电阻器的电流为44.97A。一般情况下,电阻或者电阻里面的热敏熔丝烧断,都是由于电流过大而导致的。
最后需要特别提醒的是:冷却风扇电阻器主要是依靠风扇罩进行散热,因此在测试过程中,不要让电阻器长时间暴露在空气中,而应尽快安装到冷却风扇罩上并进行固定,以便及时散热。
