福特翼虎遥控不起作用
来源:本站整理  作者:佚名  2023-04-23 14:38:26

 故障现象: 客户反映遥控器不起作用,车辆只能靠应急启动。

维修过程: 检查车辆故障存在,遥控失灵,无钥匙进入失灵,只能靠应急启动,该车配备无钥匙进入系统。
分析其工作原理按下 RKE 按钮时,被动钥匙向射频 (RF) 接收器发送信号。 射频 (RF) 接收器解读来自被动钥匙的信息,然后向 RFA 模块发送信号。 如果 RFA 判定其是有效且已编程的钥匙,便会通过 MS-CAN 将信息发送给 BCM。当 BCM 接收到来自车门锁控制开关的锁止命令,而且钥匙在点火锁芯中以及一扇前车门处于打开状态时, BCM 会命令解锁车门。
确定其工作原理后,首先检查了遥控器电池电压 3.1V 正常,因为只有一把钥匙,据客户反映另一把钥匙也失灵,那么钥匙本身出现故障的可能性极小。接下来用 IDS 检测故障码
U201F:13 外部接收器:电路断路
故障码为 RFA 模块所报。
根据其工作原理及初步检查分析可能原因有:
1.RF 收发器故障,
2.RFA 免钥匙模块故障,
3.BCM 故障,
4.相关线路故障。

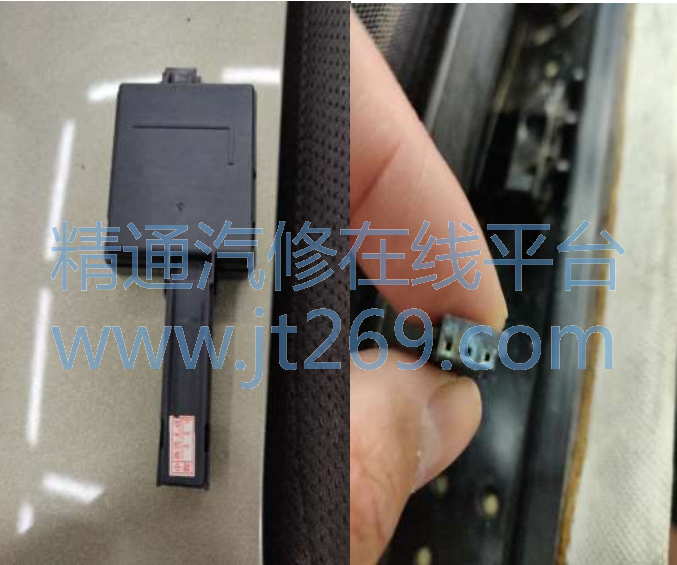

在确定维修思路后,故障码定点检测,要求检查射频 (RF) 接收器,此时发现接收器在外面更换过,且线路腐蚀。

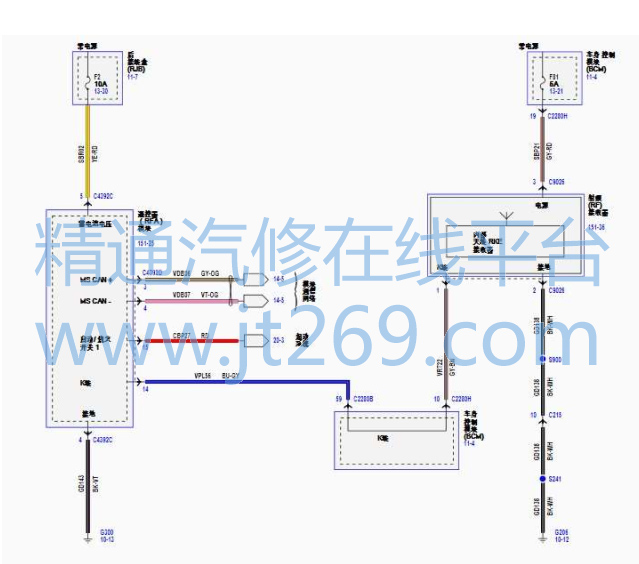

处理线束腐蚀点,不能确定 RF 其好坏,决定先根据定点检测测试, C9026-3 号针脚电压 12V 正常, C9026-2 号针脚接地正常,断开启动继电器后跳线测量 C9026-2 号针脚不存在电压,需修复电路 VPL56 以解除接地短路。

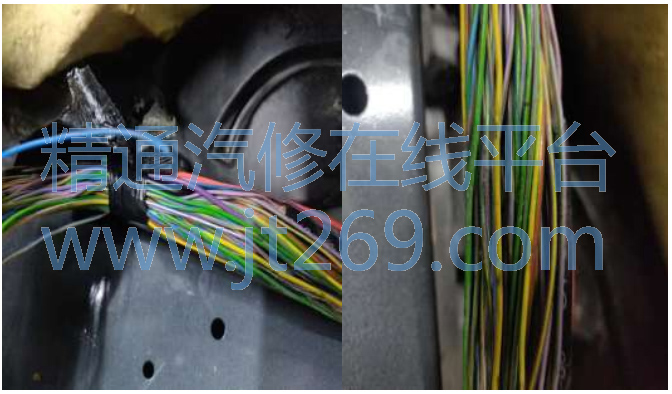

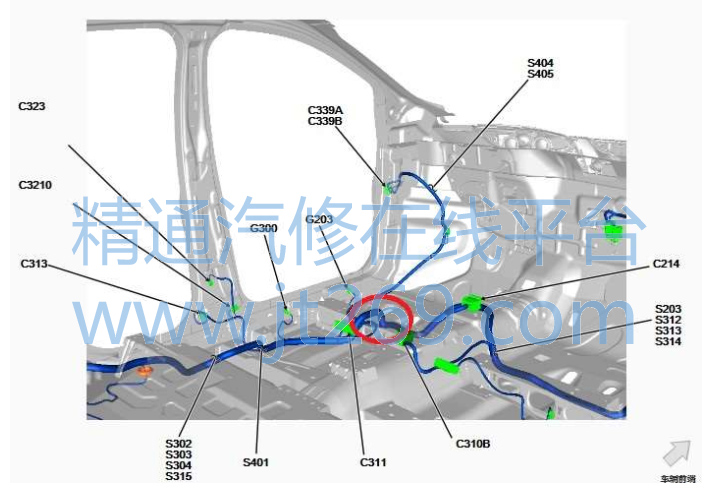

根据电路图我们测量了, RFA 到 BCM 中间 VPL56 确实电路不通,查找发现主驾座椅下部线路进水腐蚀导致线路 VPL56 (BU/GY) 损坏。


修复线路 VPL56 (BU/GY) 处理腐蚀部位,测试故障依旧,那么可能还有其他故障存在。 VPL56 (BU/GY) 为 K 线,测量有电压,到 BCM 正常,测量 BCM 到 RF 收发器线路 VRT22 正常。此时基本确定 BCM内部故障,替换 BCM 故障排除。
维修总结: 此故障因天窗漏水导致线路腐蚀,损坏了 BCM,应提醒客户多注意天窗,及时疏通,避免损失。

关键词:翼虎
