故障现象:右侧前后小灯同时不亮
维修过程:1.软件保护模式 2.灯泡故障 3. 线路故障
维修过程: 因为是刚买三天的新车,零件本身故障和线路故障的可能性很小。尝试断电瓶线排除故障,结果故障依然存在。观察该车的倒车影像异常(非原车配备)。考虑到加装的后摄像头会加装到倒车灯线路中,查看 C520 线路图的倒车灯和小灯(停车灯)线路

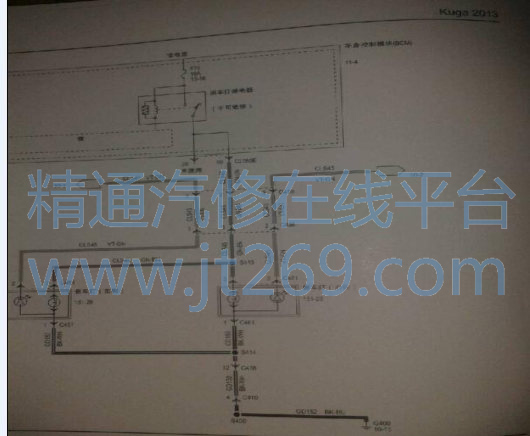

发现右侧停车灯与倒车灯共用搭铁点 G400 且与右侧倒车灯内的小灯共用结点 S322.。如果摄像头的两根线一端接在针脚 3 与针脚 19 之间,另一端接在针脚 2 与 S322 之间。开小灯时就相当于倒车灯与摄像头串联后接在 S322 和 G400 之间和右后侧小灯并联。此时会导致此电路中电阻值减小。根据欧姆定律可知此电路中的电流增大。 在电流增大时 GEM 会对右侧小灯同时断电进入保护模式。打开后备箱内饰板检查加装线路,原来加装的技师把针脚 2 与 S322 这段线当做倒车灯的搭铁。这样摄像头的搭铁信号也能通过通过右后侧小灯到达 G400 正常工作,但会影响右侧小灯的正常工作。 更改加装线路,断电后故障排除。
维修总结: 利用资料找出共同点非常重要,可以不用盲目的拆检造成客户的抱怨。
