故障现象:客户反映前雨刮只有喷水雨刮器不工作。

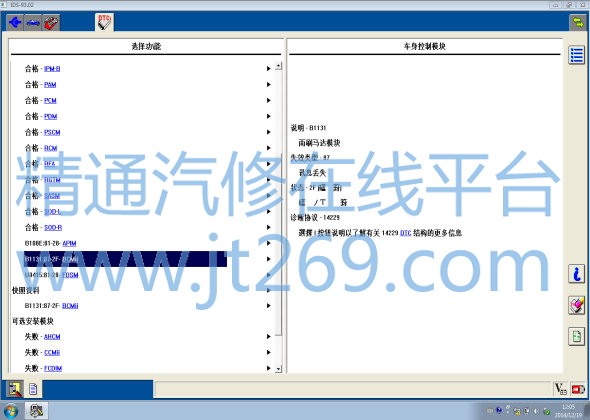

维修过程:经验证故障存在按下前雨刮喷水开关, 喷水正常但是前雨刮不工作,后雨刮按下开关喷水及雨刮器工作都正常。 使用 IDS 检测故障代码 B1131-
BCM 雨刮马达模块讯息丢失,根据故障码可以初步判断为雨刮模块没有收到讯息。

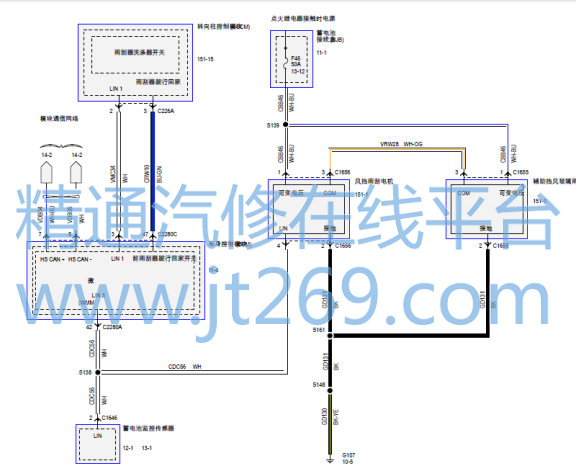

参考线路图分析出雨刮信号传递逻辑: 前雨刮开关信号直接传递到转向柱模块 SCCM 再通过 LIN 线传递到
BCM,
BCM模块通过 LIN 线控制左前雨刮电机模块,左前雨刮电机模块通过专用线控制右前雨刮电机。后雨刮开关信号直接传递到转向柱模块 SCCM 再通过 LIN 线传递到
BCM,
BCM 内部后雨刮继电器吸合然后直接控制后雨刮电机。 雨刮喷水开关信号传递到转向柱模块 SCCM 再通过 LIN 线传递到
BCM,
BCM 直接控制雨刮喷水电机。
通过以上信号分析再结合雨刮喷水能正常工作,可以排除雨刮开关、转向柱模块 SCCM、 SCCM 至
BCM 之间 LIN 线线路等问题。那么故障点锁定在以下几点:
1、 雨刮电机供电及接地线路
2、
BCM 至左前雨刮电机之间的 LIN 线线路
3、 左前雨刮电机模块

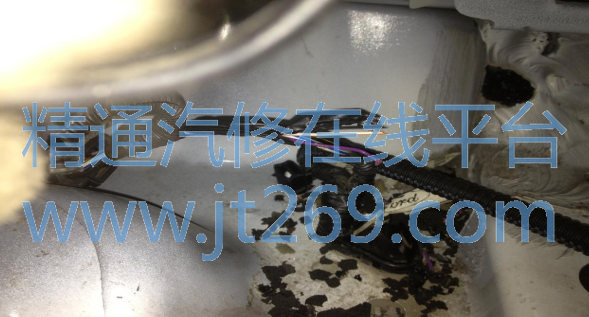

首先用万用表测量 BJB 内 F46 50A 保险丝正常, 检查G107 接地点正常。拆卸导水板测量左前雨刮电机模块插头时发现在转角处的部分线束已经被老鼠咬断了, 测量断路线束发现其中一根就是
BCM 控制左前雨刮电机模块的 LIN 线,另一根白色夹桔黄色的线是左前雨刮电机模块控制右前雨刮电机模块的专用线,修复两根线束后进行雨刮电机位置学习故障排除。
维修总结: 掌握信号的传递逻辑, 合理运用专用工具及维修资料能够更准确的判断故障所在。
