故障现象: MP5 大屏无法点亮

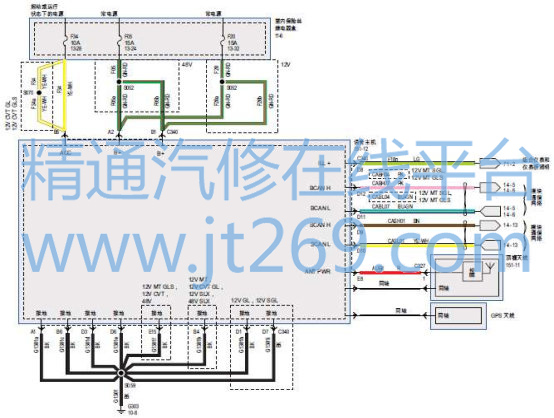

维修过程: 车辆进店检查大屏无法点亮,打开点火开关或启动车辆, MP5 大屏一直处于黑屏无法点亮、空调处于打开状态(空调开关不起作用)。使用诊断仪读取故障码 AC 储存U0163(MP5 报文丢失),说明是 MP5 主机问题导致显示屏黑屏无法点亮和空调处于故障模式。查询语音主机电路图如下:

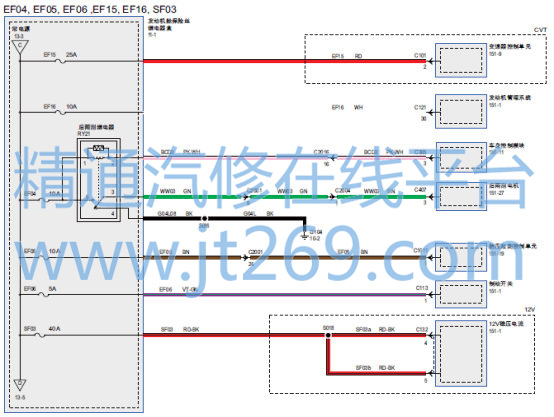

对照电路图测量语音主机搭铁信号正常, C340 插头 B5 针脚的运行电源正常、 C340 插头 A2 和 B1 针脚没有电源电压,说明是没有电源导致语音主机不工作,检查 C340 插头 A2 和 B1针脚的供电保险丝(室内保险盒 F20)正常、测量该保险丝处也没有电压。通过电路图配电部分检查 F20 的电源是由机舱接线盒提供、顺着该线路检查到机舱保险盒时发现 SF03保险丝熔断,电路图如下:

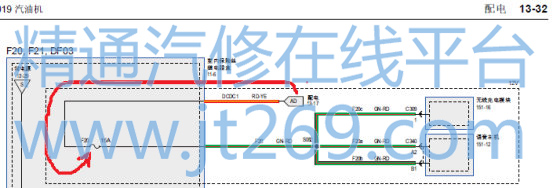

电路图显示该保险丝 SF03 是稳压电流模块的电源保险,电路图显示该保险丝与语音主机没有关系,使用万用表测量保险丝的两个针脚没有发现短路,更换保险丝后 MP5 工作正常点亮。维修至此有两个疑问:一、 SF03 保险丝为何会熔断?
二、 SF03 保险丝熔断为何会导致语音主机不工作?

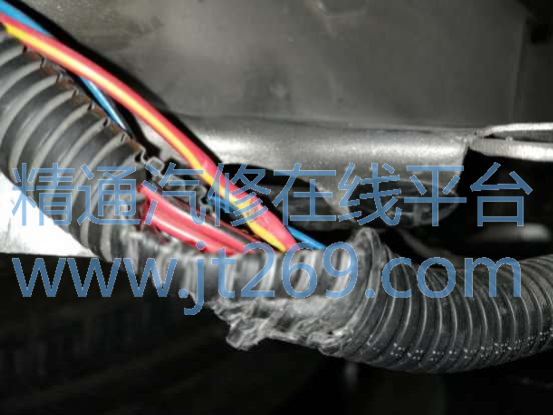

为了解决疑问一,仔细检查车辆前保险杠更换过,询问客户得知车辆前部一个月前发生碰撞在修理厂维修过,于是检查稳压电流模块的电源线有破皮且与车身钣金件较近,说明是该电源线破皮短路导致 SF03 保险丝熔断(如下图):
