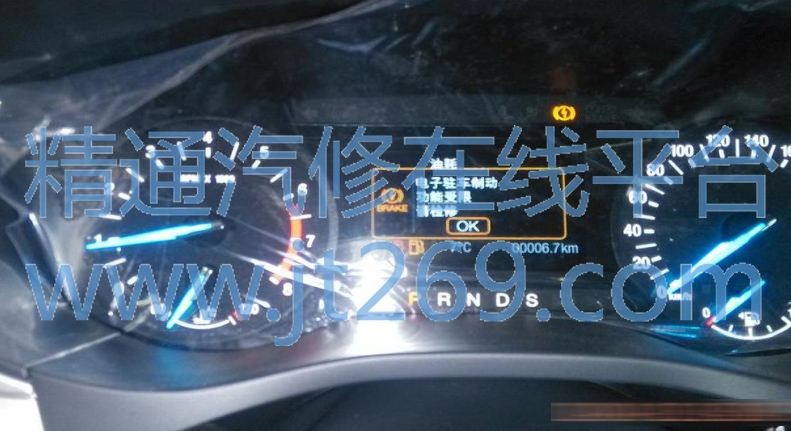

故障现像: 仪表显示电子柱车制动功能受限请检修,同时电子手刹故障灯点亮。
维修过程: 验证故障现象后(如图),

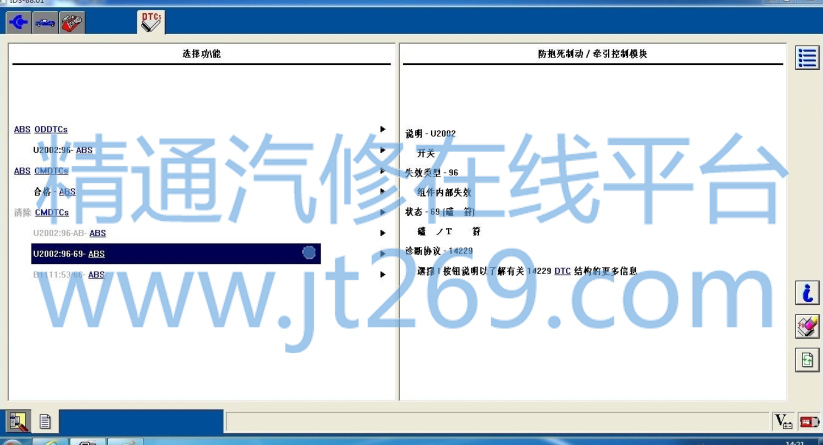

手刹制动可以正常使用,了解故障发生情况,因此车为新车,客户反应,此车在 4S 店装的导航,装了导航后出现的此故障。连接 IDS 读取故障码为 U2002,
ABS,开关组件内部失效。

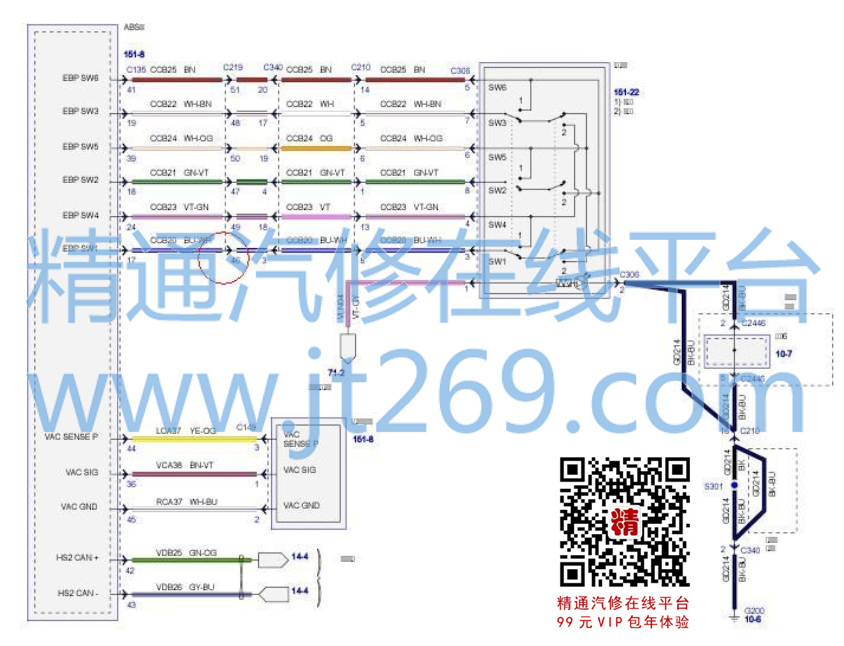

故障码无法清除,因客户心情比较激动,同意拆下加装的导航,进行检查和维修。 拆下导航后故障依然存在,根据加装备导航的路线进行检查,没有发现异常线路故障。根据故障码,更换了电子手刹开头,更换后故障依旧。因电子手刹第一次在长安福特上使用,我们把故障现象和故障码报与400 工程师,很快工程师给了回复为,根据工程师的提示,对应电路图检查:
电子开关的 1 号脚和 2 号脚为电子开头的照明, 3 号脚到 8号为电子开关到
ABS 模块的信号转换,在测量过程中发现,电子手刹开头的 3 号脚到

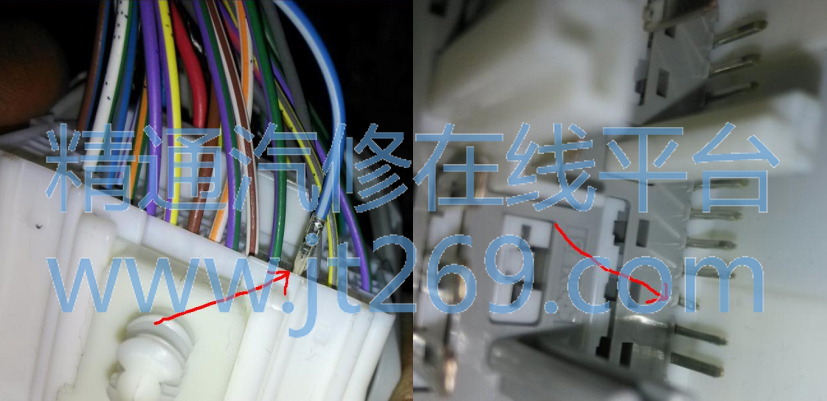

ABS 模块的 17 号有断路现象,通过分断式断开测量,发现故障点在 219 插座的 46 号有松动,219 在右侧 A 柱下方(如图)
修复连接插头后故障消失。车辆维修完成后,我们对试驾车的电子开关拆下对照电路图分析电子开头,电子开头拉起后,是电路图上的 5 号和 7 号, 6 号和 8 号, 4 号和 3 号接通。开关释放是 7 号和 4 号, 8 号和 5 号, 3 号和好号接通,只要有一根线出现断路和短路都会出现此现象,如有两根或二根以上出现故障,同时电子手刹无法工作。
维修总结: 此故障常见的线路接触不良或断路,但是由于没有深入的了解到工作原理造成无从下手,在此向 400 工作的工程师表示感谢。
