故障现象: 车辆在加满油后,油表指针在四分之一位置,不会上升。

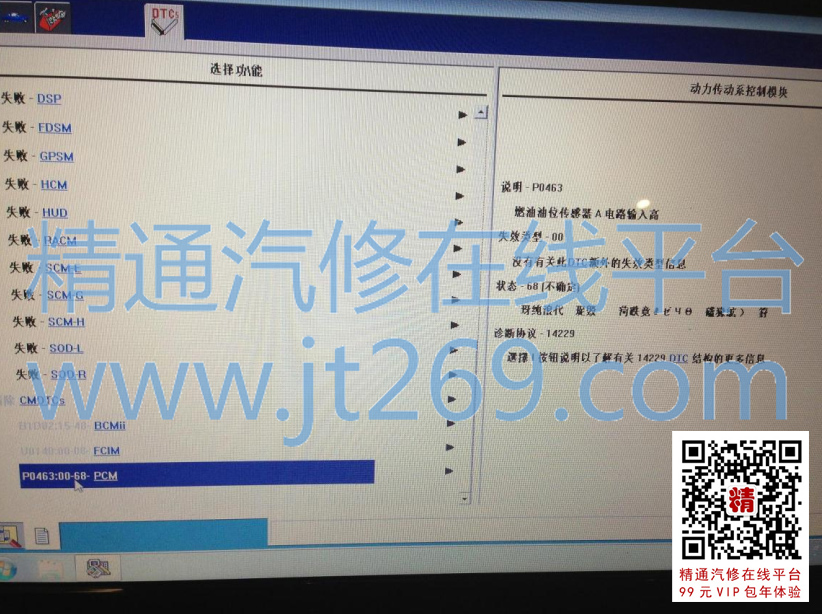

维修过程: 用电脑检测有故障码, P0463(燃油油位传感器 A电路输入高)如图:
没有其他故障码,分析故障原因:
1、 仪表模块故障
2、 油泵总成故障
3、 油泵模块故障
4、 线路故障

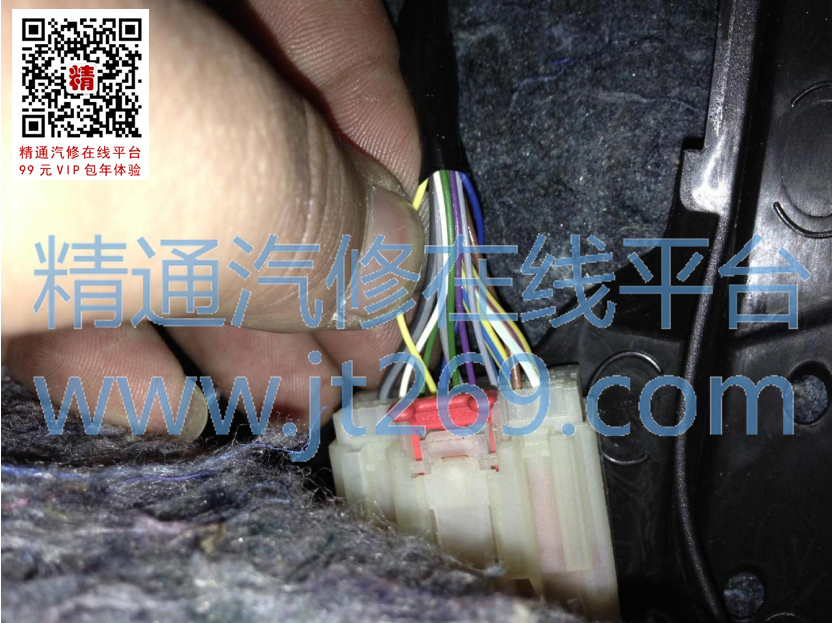

首先从仪表开始,仪表自测,仪表指针能指到满箱位置,仪表模块没有问题,检查油泵电阻卡的电阻, 391 的油泵插头在左后轮的内侧,拆下轮胎就能看到,拿个新油泵测量电阻卡在最底部,也就是没油的状态,测量电阻为 180 欧姆,在最高处,也就是满箱油的位置,测量电阻为 12 欧姆,客户说刚加满油加到跳枪,加满油后行驶了 40 公里左右,现在也就是说油箱是满箱的状态,拔下 C315 插头测量 3 号角和 4 号角,测量油泵电阻卡的电阻为 16 欧姆,这说明油箱是满箱,油泵电阻卡指示也是正常,油泵模块和试驾车 ABA对换故障还是一样,剩下的也就只有线束问题,从线路图看油泵电阻卡的信号时直接给到仪表的,于是拆下仪表插头C220 和油泵插头 C3127 进行测量线路之间的通断及线束电阻情况,测量 C220 的 14 号角到 C3127 的 2 号角,线路通断正常,线路电阻为 3 欧姆,测量 C220 的 15 号角到 C3127 的1 号角,线路通断正常,线路电阻为 130 欧姆,这不正常,线束是直接给到仪表的,这说明从 C220 到 C3127 之间的线束有问题,线路图上显示 C220 到 C3127 之间有两个插头,分别是 C248/C315,当测量到 C248 插头的 7 号角时,故障出现线路电阻为 130 欧姆,拔下 C248 插头发现里面有氧化现象,处理插头氧化物后插回插头,测量线束电阻正常 3 欧姆,仪表上显示油表指示针正常,重复测试故障在未出现,半月后回访客户故障也没有出现,故障排除。
总 结:遇到电路问题一定要仔细分析,从简单入手,正确分析电路图,搞懂线路分布,切勿乱扯乱拆,从而节约客户时间,提高满意度。
