维修过程： 首先验证故障，故障确实存在。 如图:

询问客户： 原车没有配备导航， 客户自己在外加装完导航模块后就出现这个故障。 检查车辆的 SYNC 功能可以正常工作，其他功能也正常。

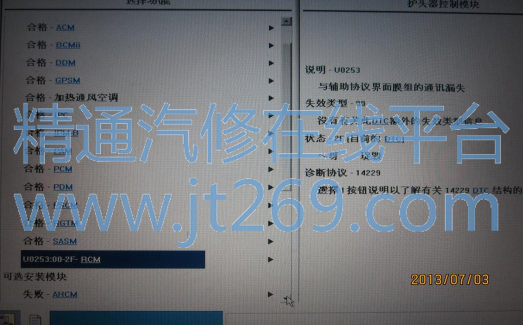

用 IDS 检测故障码： U0253:00-2F-RCM.故障代码可以清除掉，但重新测试故障码还有。 如图：

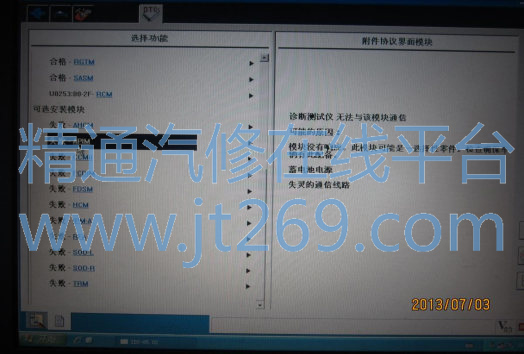

由于此故障是客户加装导航模块后才有，首先怀疑导航模块有问题，于是把导航模块拆除，把车辆线路复原，重新测试故障依旧。再次检查故障码发现 APIM 模块失败。 如图:

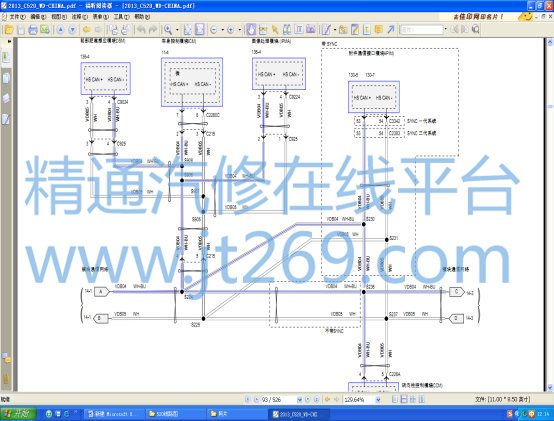

根据此故障码分析 1： APIM 模块电源，搭铁故障 2： APIM模块网络故障 3： APIM 模块故障首先检查 APIM 模块电源搭铁都正常，因为 APIM 模块没有货先检查线路最后确定 APIM 模块。 根据线路图发现APIM 模块一共链接三个网络 MM-CAN,MS-CAN,HS-CAN 。根据三个网络特性分析，如果

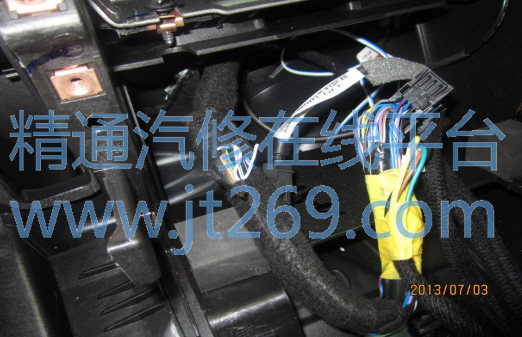

MM-CAN 有问题不会造成模块通讯失败，先排除。 MS-CAN 网络中和空调模块有通讯，语音控制空调也正常， MS-CAN 也排除。根据之前 IDS 检测故障码判断是 RCM 收不到 APIM 信号。测量 APIM 到 RCM 之间网络线发现 CAN+不通 ，经仔细







总 结： 1 车辆在加装导航模块剥线时不小心把 APIM 网络线割断造成此故障， 所以在工作中应仔细严谨避免人为故障。 2 对车辆网络深入了解，才能更快解决故障。
