故障现像: 客户描述,因车辆操作不当,没有挂入 P 档,造成车辆全车没电,帮电后车辆可以正常启动,但仪表上 ABS、ESP、电子手刹和电子手刹故障灯,同时点亮,同时电子手刹无法使用。
维修过程: 车辆进店后首先连接 IDS 读取故障码,大多故障码为电瓶电压太低,清除后有部分故障码无法清除,与
ABS控制模块的通讯漏失,做网络测试
ABS 为合格(如图)
根据故障码分析原因: 1、
ABS 模块的供电与搭铁
根据电路图检查
ABS 模块的供电与搭铁正常,并无虚接现象,检查
ABS 网络,拔下
ABS 插头 C135 测量 42 号、 43 号的电阻为 61 欧姆为正常,网络电压为 2.74V 和 2.254V在次连接IDS读取故障码,发现故障码下方标准安装模块
ABS失败。进入数据记录器无法进入
ABS 模块,其它模块正常。如图
根据以上检查和测试,在 HAR 上与工程师沟通,进行 ABA 测试, 测试后
ABS 模块可以与其他模块通讯,数据记录器可以正常进入,把故障车的
ABS 模块,插到正常车上用 IDS 读取故障码还是有部分模块与
ABS 模块无法通讯,数据记录器不能进入, 400 工程师同意更换
ABS 模块

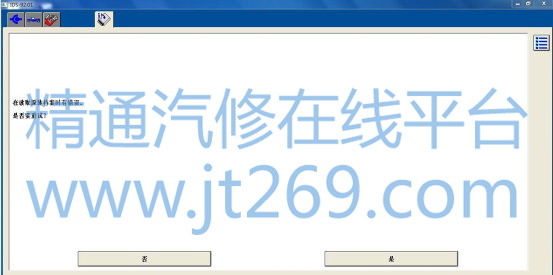

ABS 模块到店后进行更换时,无法把老模块程序导入到新模块,新模块无法安装成功,如图
最后在 400 工程师的指导下进行以下操作:首先先用同配置的一台生产日期在 2014 年 5 月之前的车辆,自动识别车辆后选择模块编程,进入可编程模块安装,在提示更换新模块时把 IDS 转移到故障车上。把此车的
ABS 程序导入到故障车的新模块中,模块安装成功。但是,有一个故障码无法清除: U3002-
ABS, ,车辆识别号码讯号对比失败,
ABS 内的 VIN 无法更改通过 IDS 的原厂建造,选择
ABS,选择手动输入,如图
输入完成后,故障码 U3002-
ABS 可以正常清除。然后在做纵向加速传感器校准和路试学习方向盘中心位置,故障完全消失。
维修总结: 此车虽然是问题点找到后更换
ABS 总成, 但是原车
ABS 通讯故障,做可编程安装无法获取原车信息,通过其它车辆可以完成安装, 但
ABS 模块内部储存车架号, 车架号与原车的不同,就会报 U3002-
ABS 的故障码, 可以通过原厂建造的方式恢复为原车车架号, 希望此案例能给其它经销商带来帮助。
