故障现象:仪表显示大灯故障,开大灯时无法自动上下高度调节。

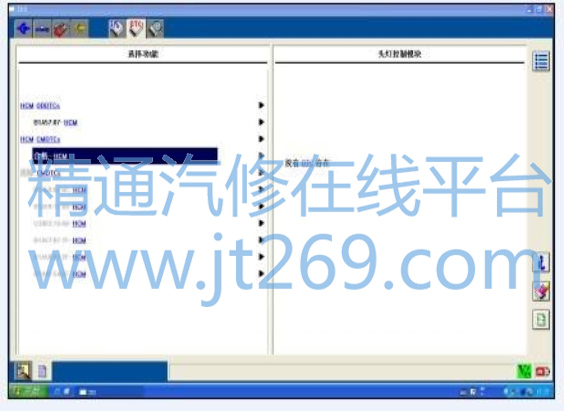

维修过程: 1.首先确认故障现象,发现左右两个大灯灯光均无法上下自动调节。用 IDS 自测,故障码为: B1A57:87-2E-HCM(左头灯调光马达电路 );进行网络测试 HCM 与其它模块通讯全部正常。
2. 根据电路图(如图)
首先测量左大灯插头处 13 号脚的电压正常,测量 HCM 模块17 号脚与大灯 14 号脚 LIN 线没有出现断路或短路现象,当测量 HCM 模块 9 号脚发现没有供电,因该针脚与大灯 13 号脚系同一供电源,因此 F1.39 号保险丝肯定正常,同时该保险丝至 SP172 接点处的线路也应该正常,因此问题点可能在C21-A/B 插头处
3.对C21-A/B插头针脚进行处理后当时故障排除.由于CD345经常大灯故障及雨刷器不工作,在此对该车作 CCC 设定。之后对该车 3 日回访车辆正常。故障彻底排除。
