福特翼虎雨刮不工作
来源:本站整理  作者:佚名  2023-11-07 10:55:20

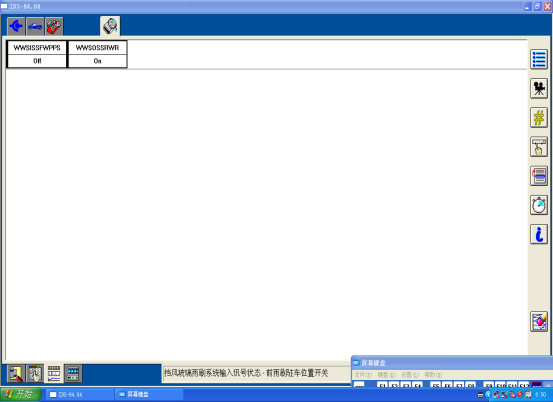

6、读雨刮数据, 前雨刮无论雨刮打开还是关闭,状态总是显示“OFF” ,而后雨刮,当雨刮动作的时候,会由“ OFF”变为“ON” 。到正常车上读取数据流,发现正常车的“前雨刷驻车位置开关”这个数据,其实雨刮开和关都是显示“OFF” ,所以技师觉得没有什么参考价值。

7、打开钥匙到第二档,测量组合开关 C226A 插头 2 号针脚对 地 电 压 , 当 雨 刮 在 各 个 档 位 来 回 变 换 时 , 电 压 在7.42V~7.65V 之间变化,跟正常车一样,证明开关的输入信号正常。
4、检查线路,查看“电路图雨刮器与洗涤器” 81-2”依次测量BCMC2280A-42针脚至蓄电池传感器C1646-2, C2280A-42至雨刮电机 C1656-4, C1656-4 至 C1646-2,之间电阻均为0.02~0.03,导通性正常。 C2280A-42、 C1646-2、 C1656-4 针脚对地电阻无穷大,无对地短路现象。
8、测量故障车雨刮电机 C1656, 4 号角,在打开雨刮和关闭雨刮的情况下都是 11.85V 的电压,而正常车,在打开雨刮后电压变为 7.46V~8.32V。检查线路良好,无对火短路现象。
9、 线路故障反复检查,基本上可以排除了,剩下的故障可能点,只有 3 个分别是雨刮电机、蓄电池监测传感器、 BCM模块。经过 ABA 对换,排除雨刮电机和蓄电池监测传感器故障,由于没有同配车型, BCM 无法进行 ABA 对换、发邮件咨询技术热线石志安老师,石老师回复内容“如果确认 BCM 模块在作动雨刮开关时 LIN 信号没有发生明显变化,排除电器加装及线路改动,可以更换 BCM 模块。”
10、更换 BCM,参阅维修手册,做完相关操作后,系统恢复正常,故障排除!
维修总结: 其实更换 BCM 的过程中,还是遇到好多问题的,我在这篇案例里轻描淡写, 是因为我想把这个过程单独作为一个案例来写,尽我所能尽量写得详细一点,因为我敢断定这个宝贵的经验,一定会帮助到大家!
