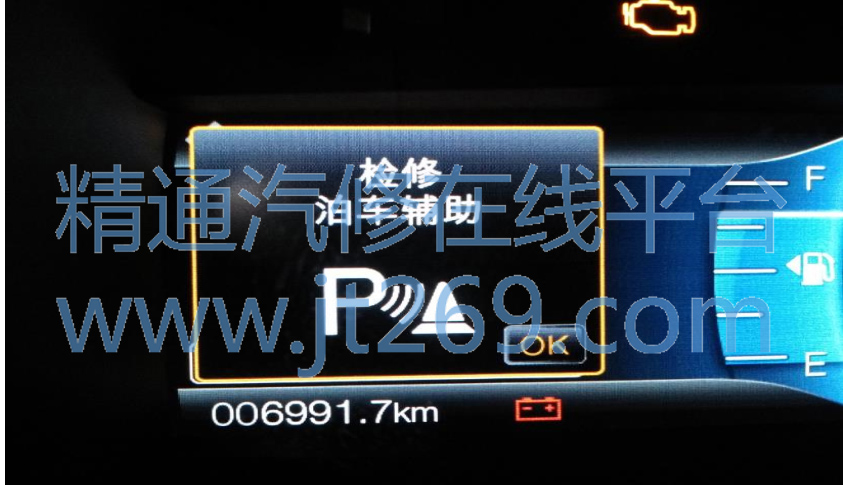

故障现象: 客户报修泊车辅助功能不能使用,仪表提示请检修泊车辅助。
维修过程:
1、接车后首先验证故障现象, 发现只要打开点火开关后,仪表就提示检修泊车辅助,挂入 R 挡, 泊车辅助不工作,对车辆进行初步检查,表明看并没有发现明显的电气加装情况。

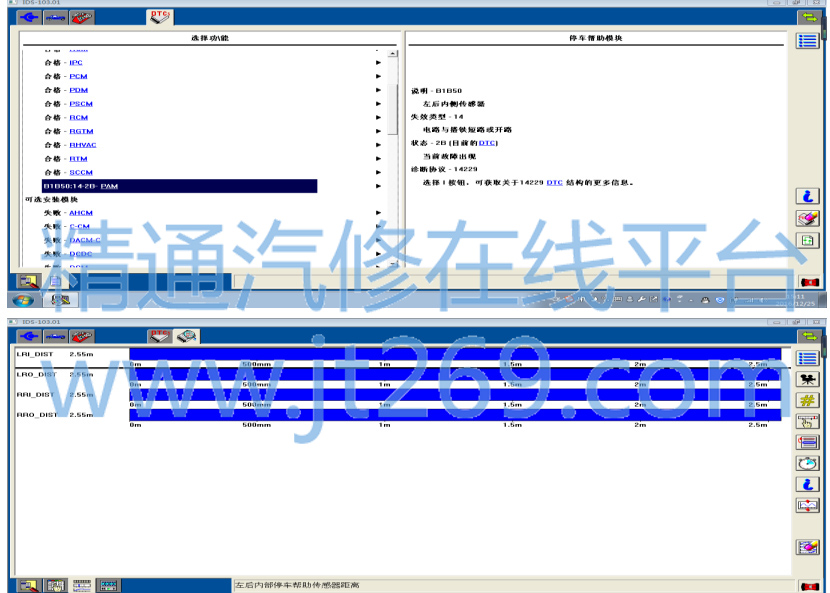

2、通过 IDS 检测发现有一个 DTC: B1B50:14-PAM(左后内侧传感器电路与搭铁短路或开路), 且故障码无法被清除,查看数据发现无论是否挂入 R 档, 4 个传感器的数据始终显示 2.55m,分析由于其中一个传感器故障,导致系统不可用进入故障模式。
3、根据故障码及故障现象, 分析可能的故障原因有:
(1)) 左后内侧传感器故障
(2) 相关线路故障
4、由于 DTC 无法被清除,因此我根据维修手册的定点测试对 B1B50:14-PAM 进行故障追踪, 根据定点测试检查

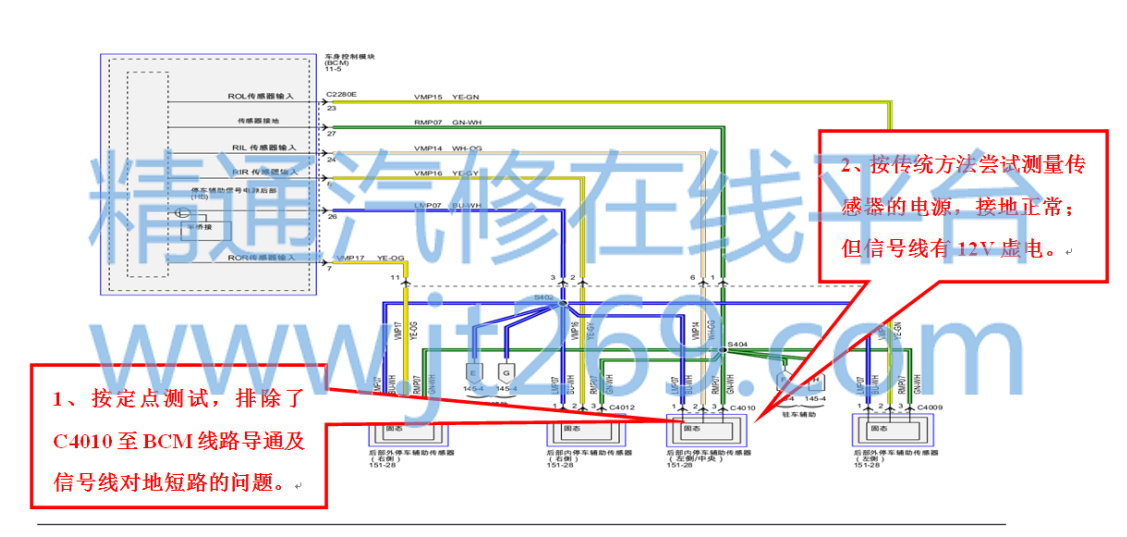

BCM插头到左后内侧传感器插头3根线路的导通状况,测试结果正常; 测量信号线 C4010的2号脚对地线之间的电阻为无穷大, 测试结果正常;按定点测试提示更换了左后内侧传感器,故障依旧; 根据定点测试步骤 PAM 只报1个传感器故障时, 不考虑 PAM(
BCM) 模块的问题,因此根据维修手册定点测试步骤,未能排除故障码 B1B50:14-PAM 的问题。
