故障现象:无法启动。
维修过程:此车是新车,提车后第三天出现启动不着的故障。客户抱怨强烈。

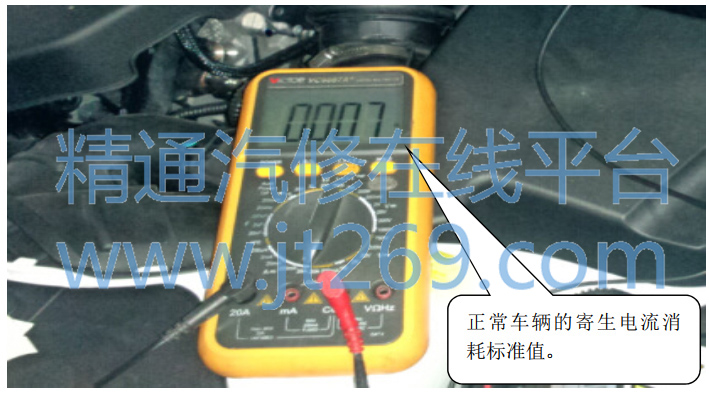

具体现象是启动无任何反应,仪表全黑,测量电瓶电压,仅 6.2V,故判断为电瓶严重馈电。车内未加装任何电子产品。首先对电瓶进行充电。充电后装车,车辆顺利启动。使用电瓶测试仪对电瓶进行检测,结果良好。接下来检查车辆是否漏电。连接万用表,上锁( 20 分钟后)显示如下:
由结果可以确定车辆存在漏电。

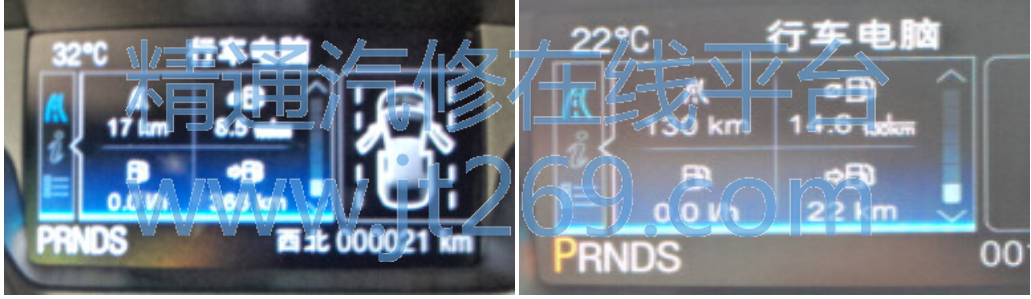

接下来通过传统的方式,拔保险来确定漏电系统,最终发现 BJB 内 F11 保险取下,寄生电流恢复正常。取下 F11 后,发现仪表、音响、 DVD、空调均不工作。接着再一个一个排除,最终确定断开仪表,不再漏电。将仪表做 ABA 验证,结果故障依旧,故排除仪表本身。根据线路图 60-1.进一步检查线路,检查中发现,仪表上的档位信息 P 档与其他档位显示一样,均为白色,未变成放大及桔黄色,如下图。正常车辆档位信息显示如下右图:
漏电会与档位信息有关的吗?为何会出现此现象呢?根据线路图找到排挡杆的线路,结果如下。线束被螺钉夹住,拆开后发现线路已破皮并与 9#线短路。恢复线路后,仪表的档位信息显示正常,与正常车辆对比一致,再次测量寄生电流,结果正常。至此,故障彻底排除。
维修总结: 一个档位信息为何会影响车辆漏电?根据线路图分析。仪表通过 9#脚监测 P 档信息,该信息送给仪表后,整车进入休眠模式。若仪表未接收到 P 档信号,将一直处于工作模式,无法进入睡眠模式,从而导致漏电。
