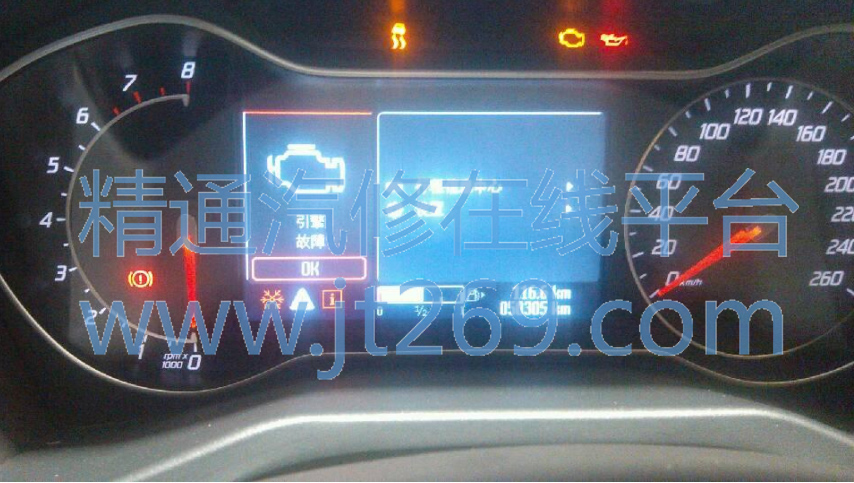

故障现象:客户反应车辆无法启动。接车后试着启动车辆，结果仪表显示如图
维修过程:1.查看启动系统电路图，参照线路图首先测量了马达吸铁开关 C11-AB-1 号控制火线无电压经过。故障出在控制系统！
2． 参照线路图测量 TCM 控制启动抑制继电器的搭铁控制C11-LM-2 号针脚有电，继电器听声音可以吸合。启动抑制正常 3．
再检查点火继电器，测量 PCM 控制点火继电器搭铁， R1点火继电器 2 号针脚-搭铁正常。再检查点火继电器给线圈供电的 1 号针脚。发现无电压。
4.参照电路图,点火继电器供电是由启动抑制继电器 4 号角处迁过来的，而启动抑制继电器的 4 号角处的电是由点火开关供应的。于是直接测量了 R12 启动抑制继电器的 3 号角处，测得无电压。
5.故障出于点火开关给 R12 的供电缺失。于是测量点火开关处电压，结果正常。
故障出在此道线路断路。拔下这条线路的中段插头测量电压时，发现插头针脚有涨大的痕迹。维修处理后故障排除
