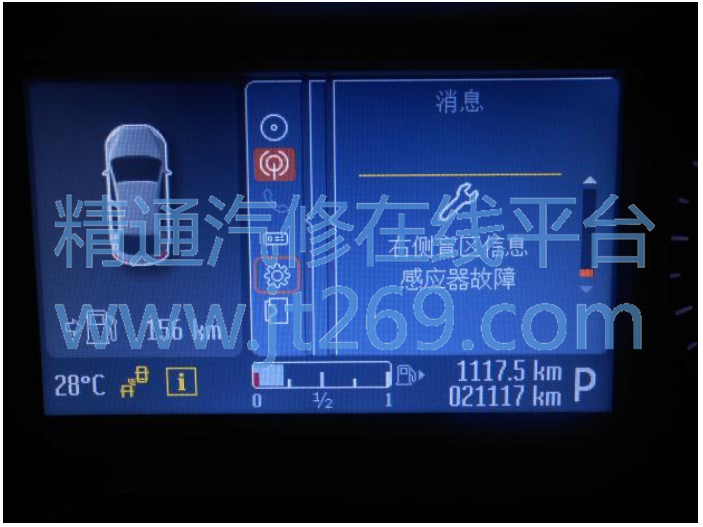

维修过程： 该车进厂后， 利用仪表开关激活功能，左侧显示正常，右侧指示灯不亮。 根据客户描述的故障进行路试，确认左边盲点监测工作正常，右则不工作，根据该故障现象技师初步认为造成该故障的原因有：

1、右盲点监测线路故障

2、右侧盲点监测传感器故障

3、右侧盲点监测模块故障

4、右倒车镜插头故障

5、右测倒车镜内部故障

于是技师用 IDS 检查，发现没有相关故障码， 如下图：

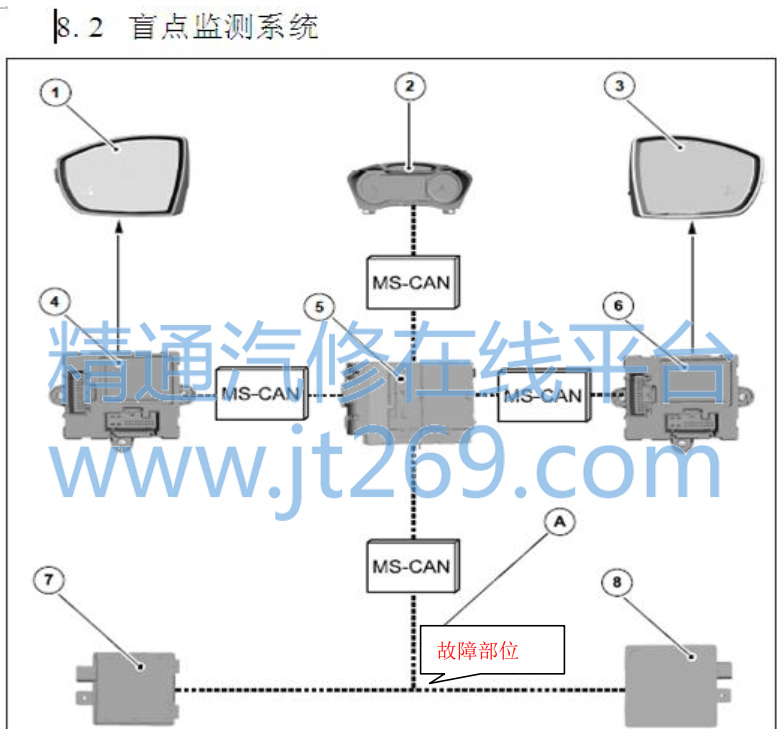

根据故障现象并结合盲点监测系统工作原理图进行了分析：

SOD-L/R 是通过独立的 MS-CAN 传递给 BCMII 的，然后 BCMII再通过 MS-CAN 传递给门模块，倒车镜内 LED 黄色指示灯通过硬线与车门模块连接。经过分析，左侧的盲点监测正常，说明左侧模块网络之间传输和工作路径是没问题的。确定故障一定出现右侧线路或者模块本身问题。拆卸后杠，检查相关模块插脚和相关插头情况。参照维修手册检查，右侧传感器的针脚 1 号角是空的、 2 号角是接地线、 3 号角为独立MS-CAN LOW、 4 号角为 MS-CAN HIGH、 5 号角为 VCC 电源、 6号空脚。检查电源和接地线均正常，因为剩下的只有独立网络了。还是由简单检查线路开始，测量 4 号角至后杠总插头之间导通情况正常，测量 3 号角（灰紫色）与总插头 13 号角之间出现短路情况，将线束拨开检查，发现现在线束分叉处，出现了短路。经过接线处理重新包扎好线束。试车故障彻底排除。



维修总结： 此故障是由于右侧独立中速网络短路，导致右侧盲点监测功能失效。维修电气故障时， 要搞清楚故障部件的工作原理。电脑检测没有相关故障码，是因为此款车配比的是独立的网路。再接合线路图和维修手册， 我们就可以更快捷的找到故障原因。
