于是进行做网络测试,网络测试显示 PCM,
BCM.
ABS 都是正常的,那为怎么不能启动模块,并且显示输入码不正确呢?所以又对车辆进行故障代码的测试,到此时我们检测后有关于

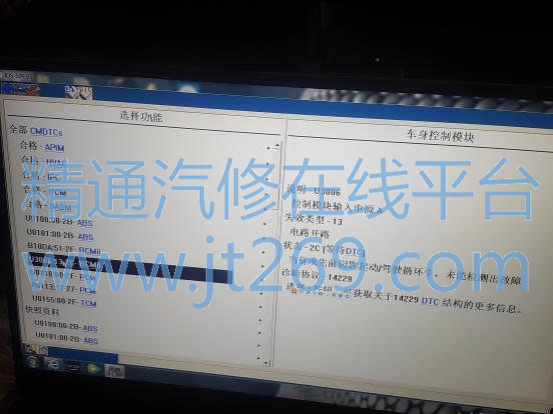

BCM 的故障代码,故障代码图片为: U3006--
BCM 控制模块输入电源 A(开路)。
按故障代码去查询 PTS 网站后找不到该故障代码含义。按故障代码分析应该是
BCM 的供电出问题导致,所以又查询线路图进行对

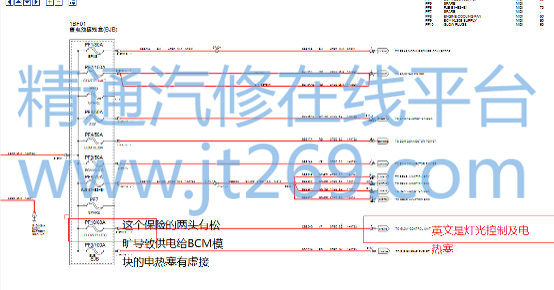

BCM 模块的供电检查,线图如下:
测量
BCM 模块的 12-C 的主供电插头的 1#和 2#针脚供电是正常的,于是再测量
BCM 模块的 C1E153 的 4#针脚时,发现电压有异常,有时有 12.2 伏电压,有时没有 0 伏,于是按线路图对应进行往下检查,在检查到

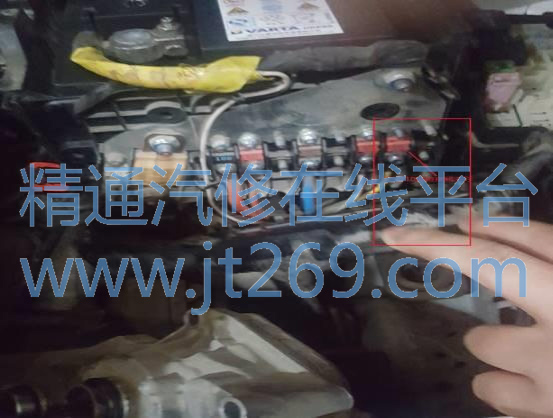

蓄电池旁边的保险时,用万用表去测量
蓄电池上的所有保险后,发现在测量 F10 的保险上,用手去动下保险时测量得到 12.2 伏电压,当放下手时测量又是 0 伏,于是怀疑是保险接触问题,把保险拆开后发现保险的两端有松旷,导致接触不好,把保险换后,去验证车内的用电设备功能时,此时玻璃升降可以,档位可以移动换挡,空调控制面板可以通电,并且大灯可以开启点亮,。这时再用 IDS 去自动别车辆时,此时可以识别到原车的车架号,于是对车辆进行做模块启动,模块能启动成功。再也没有提示输入码不正确现象存在。
维修心得:该车 F10 保险提供给
BCM 的供电是给门玻,大灯,排档杆解锁及空调控制面板的电源,在做完该车的 3C 后,虽然 3C 下载成功,但
BCM模块内部有一部份功能不能实现,所以在启动模块时,还是误认为
BCM 模块有故障, 所以就不能启动模块,于是在启动模块时 PCM 和
ABS 就一直认为是故障,所以无法验证通过,因此出现输入码不正确不能启动模块。虽然故障解决但是还是不明白其中的逻辑关系,请老师明教。
