故障现象: 启动不着, IPC, EATC, FCIM 不显示,排挡杆指示灯闪烁,仪表档位指示闪烁,玻璃不能升降,雨刮自动开启,有时钥匙开在 ACC 位置车子可以自动启动,最主要一点 BCM 发出连续性的 嗒 嗒嗒声。
车子拖进厂,一把启动着车,并未发现有异常现象, IDS 检测故障码有网络故障也有供电电源问题,清除故障码,等待故障再出现获取故障现象时故障码,终于进过多次开关钥匙故障终于出现。IDS 检 测 故 障 码 如 下 :
有网络通讯故障
ABS,
BCM,HVAC,IPC,PAM,RCM,SASM,通过以上故障码分析有一个共同点以上模块都有与
BCM 不通讯故障或数据无效,同时
BCM 模块也有报电路开路故障,
网络测试:
只有 RCM 通讯失效,正常情况下 RCM 不会影响启动的,测量诊断接口网络电压正常,无短路现象,就在这时突然车子自动启动着了,各个功能正常,故障码可以清除,过了一会故障又出现了,钥匙开在 2 挡
BCM 内部继电器发出嗒嗒嗒声,
3.某个插头出现接触不好导致
通过对故障码的分析涉及:高速网 TCM,RCM,
ABS,PCM,SASM.中速网:EATC,DDM,多媒体: APIM。网关: IPC,
BCM.
但是网络测试除了 RCM 为什么其他模块都是合格的?
通过对故障码和故障现象的分析,发现有一个
BCM 故障码比较有价值,U3006:
BCM—控制模块输入电源 A 电路开路, U3008:
BCM—控制模块搭铁 A 电路开路,再加上
ABS,
BCM,HVAC,IPC,PAM,RCM,SASM,都与
BCM通讯失效,同时
BCM 继电器连续出现异响,对
BCM 重点检查,从简单的开始 ABA 验证
BCM 故障依旧,排除
BCM 本身问题,检查测量
BCM 供电接地,
BCM 插头 C2AM02-G 发现 1 号角 3V 左右而且不是稳定的电压有波动,此线是
蓄电池盒过来的电源线,应该是电池电压, 2 号角正常 12V,接地正常,
对照电路图得知 C2AM02-G 线对接

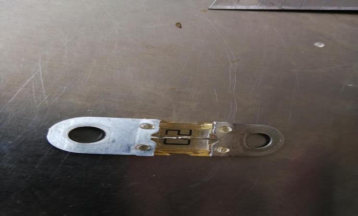

蓄电池盒保险丝 F9 保险,拆卸保险丝盒过程中仪表以及电器功能恢复正常,断定故障就出在保险丝盒里,拆下保险丝发现保险丝有断裂现象,从断裂接口痕迹判断并非电流过大或短路造成,更换保险丝故障解决。
总结: 问题虽然不复杂只是一个保险丝导致,但是通过故障码和故障现象以及电路图分析能够很快的找出故障点,能够有效的提高工作效率。
