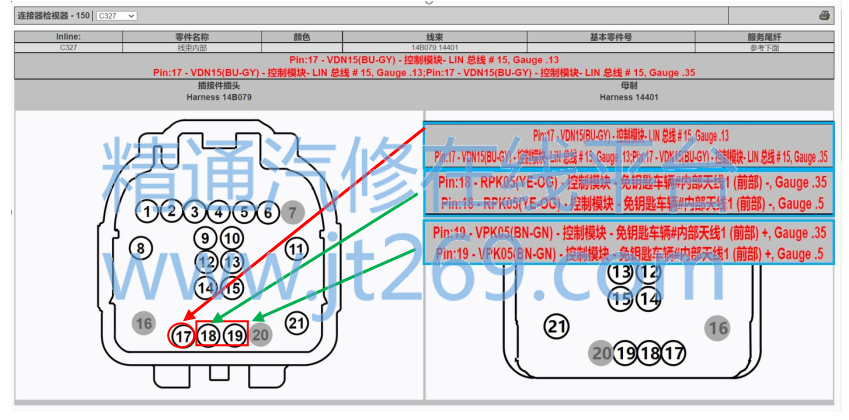

查看C327插头针脚线路定义功能18#与19#是室内天线、也是应急接收器， 17#是针脚腐蚀断裂显示是控制模块-LIN总线，线路颜色是BU-GY
查看RTM接收器线路图RTM插头C9026 2#与
BCM插头C2280G26#相通 线路颜色是BU-GY

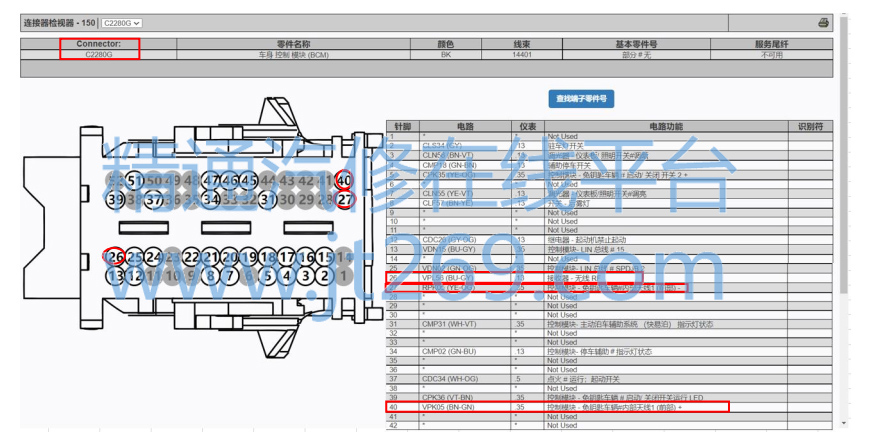

查看C2280G插头26#是RTM接收器K线、 27# 40#是车内前部接收器天线，说明C9026 2#与
BCM插头C2280G 26#相通、中间是经过C327#插头，只是线路图没标识出来
处理了C327插头17#腐蚀针脚、 18# 19#针脚 测试故障排除
维修总结： 由于插头C327插头17#是天线接收器K线、线路虚接造成免钥匙进入、启动、遥控遥钥匙偶尔没反应，钥匙放到应急槽没反应是由于17#是K线与18#是接收天线负极、两者有干扰赵成应急槽启动也没反应。
