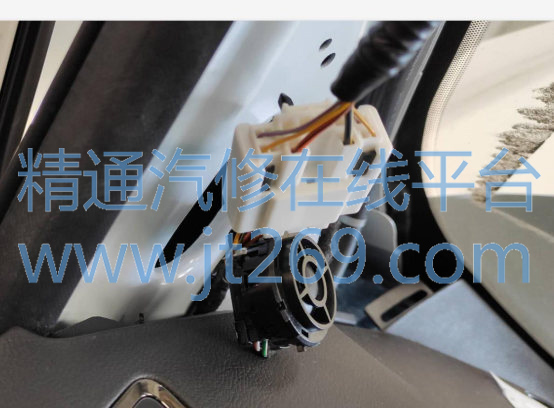

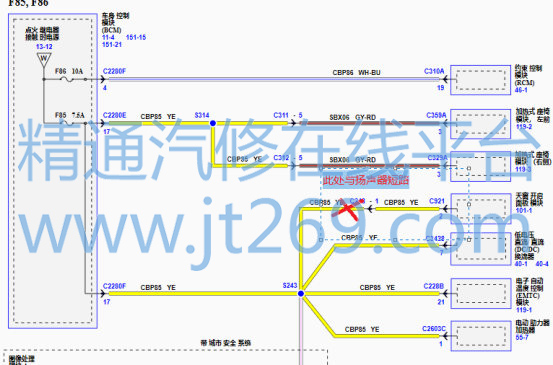

由线路图分析， EMTC 空调模块是启动运行下电源供电， 此车辆无电动助力加热器，最可能出现故障的是有常电源 DCDC及天窗模块。在断开 DCDC 时故障消失，认为是 DCDC 内部有短路，对 DCDC 模块进行 ABA 测试故障依旧。此时判断因断开 DCDC 模块插头后短路电压消失，故障应该还是 DCDC 模块输出电压控制的某一个元器件工作后与上图圈内黄色线短路，再次查看故障码时发现有一个 B1A01扬声器 1 与电瓶短路，根据这一故障码对音响系统排查， 拔掉来自 DCDC 模块稳压后给 ACM 供电的 F79 保险时故障现象消失，得知扬声器 1 为左 A 柱处的高音扬声器拆下 A 柱饰板发现 F85 保险到天窗的启动运行供电与扬声器+极短路。如下图：





修复线路后故障排除。

维修总结：因忽略了第一个故障码 B1A01 扬声器与电瓶短路。虽然本次故障维修顺着短路电压这条线索也算是找到故障点，但是也着费了一番功夫。
