福特蒙迪欧致胜显示“后雾灯故障”,后雾灯不亮
来源:本站整理  作者:佚名  2024-02-27 09:20:43

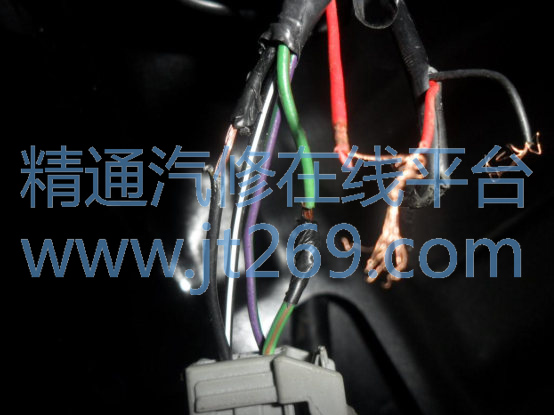

根据线路图确定该车后雾灯的开启工作控制路径是:前灯开关模块通过 LIN 网络将信号传递给 BCMBCM 再控制内部的继电器工作后雾灯启亮。 分析应该是线路故障导致该后雾灯不亮。拆下后备箱内饰板发现该车加装了倒车影像系统,精品技师将倒车影像的红线连接后雾灯 C44 插头褐色/绿色线;倒车影像黑线连接 C44 插头黑色线。 见下图

把加装的倒车影像的线束从 C44 插头断开后,后雾灯工作正常,确定故障排除。
维修总结: 这个故障是由于不了解福特车系电路的技师在加装倒车影像时,将后雾灯 C44 插头中的黑色导线错误的认为是搭铁线,而该黑色线正是后雾灯的供电电源线;当开启后雾灯时 BCM 指令后雾灯继电器结合, 通电后导致对地短路,后雾灯控制线路中没有保险丝, BCM 控制继电器断开实现保护功能。 现在车主购买新车后认为在 4S 站内电子加装及饰品价格太贵,所以都选择了去外面自己加装,从而可能导致车辆一些原车的系统故障失效、元件损坏或自燃等。
